Thông tin chi tiết sản phẩm:
|
| Đánh giá điện áp: | 12/24 / 36KV | Đánh giá hiện tại: | 630A 1250A |
|---|---|---|---|
| Tần suất đánh giá: | 50Hz | Standerds: | GB ISO |
| OEM / ODM: | Có sẵn | ||
| Làm nổi bật: | Thiết bị đóng cắt cách điện bằng khí trung thế,Thiết bị đóng cắt cách điện bằng khí trung thế 36KV,Thiết bị đóng cắt gis HXGN15 mv |
||

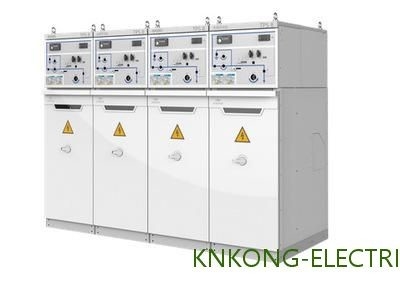

Thiết bị đóng cắt SF6 cách điện bằng khí Sê-ri HXGN15 Swg 12/24 / 36KV 630A 1250A Bảng chuyển mạch MV GB ISO
Giơi thiệu sản phẩm
Tổng quan
Tủ lưới dạng vòng SF6 loại đơn vị HXGN15 với công tắc tải SF6 làm công tắc chính, cho toàn bộ tủ, thích hợp cho tự động hóa phân phối điện và thiết bị đóng cắt kim loại nhỏ gọn cũng có thể mở rộng.Nó đặc trưng bởi cấu trúc đơn giản, hoạt động linh hoạt, lồng vào nhau đáng tin cậy và cài đặt thuận tiện, v.v., có thể cung cấp các dự án kỹ thuật đạt yêu cầu cho cả những trường hợp ứng dụng và người dùng khác nhau.Với việc áp dụng công nghệ cảm biến và rơ le bảo vệ cập nhật, cộng với công nghệ tiên tiến và dự án lắp ráp linh hoạt, tủ lưới SF6 loại HXGN15 đơn vị hoàn toàn có thể đáp ứng yêu cầu của thị trường liên tục biến động.Nó có thể lấy công tắc ngắt tải FLBS36 SF6 tự sản xuất;Cũng theo nhu cầu của người dùng có thể được lắp ráp với bộ ngắt mạch chân không dòng VB4 hàng đầu quốc tế với cơ chế từ trường vĩnh viễn được chế tạo bởi bộ ngắt mạch AREVA hoặc HD4 loại SF6 do AREVA hoặc bộ ngắt mạch HD4 loại SF6 do ABB sản xuất hoặc với VS1- của chúng tôi Bộ ngắt mạch chân không loại 12 với cơ chế từ trường vĩnh cửu.Phương pháp vận hành cho công tắc chính bên trong thiết bị chính dạng vòng có thể được điều khiển bằng tay hoặc bằng điện.Và nó có thể đáp ứng yêu cầu của "Bốn điều khiển" khi kết hợp với FTU và RTU.
Tính năng
1. Kết cấu bao bọc bằng kim loại và hoàn toàn kín, có thể ngăn bụi bẩn và động vật nhỏ ra vào.
2. Thông qua các cửa sổ quan sát trong bảng điều khiển cửa chuyển đổi vị trí và tình trạng chung có thể được nhìn thấy rõ ràng.
3. Tay nắm vận hành cửa và công tắc được khóa liên động bằng cơ khí để đảm bảo không thể mở cửa khi đóng công tắc và không thể đóng công tắc khi cửa mở.
4. Các thiết bị đóng cắt sử dụng công tắc chân không kết hợp với vật liệu cách nhiệt rắn.Công nghệ thân thiện với môi trường này tránh sử dụng SF6 làm khí cách nhiệt.
5. Khóa liên động NĂM NGĂN CHẶN đáng tin cậy có thể ngăn chặn hoạt động sai một cách hiệu quả.
Môi trường dịch vụ
1. Nhiệt độ không khí: -35 ℃ ~ + 40 ℃
2. Độ ẩm: Độ ẩm trung bình hàng tháng 95%;Độ ẩm trung bình hàng ngày 90%.
3. Độ cao: ≤ 2500m
4. Không khí xung quanh dường như không bị ô nhiễm bởi khí, hơi ăn mòn và dễ cháy, v.v.
5. Không thường xuyên rung lắc mạnh
Thông số kỹ thuật
| Không. | Mục | Bài học | Tham số | |||
| 1 | Điện áp định mức | kV | 12 | 24 | 36 | |
| 2 | Tần số định mức | Hz | 50/60 | |||
| 3 | Đánh giá hiện tại | MỘT | 630 (1250 *) | |||
| 4 |
Tần số nguồn 1 phút chịu được điện áp |
ướt | kV | 38 | 50 | 70 |
| khô | kV | 48 | 60 | 85 | ||
| 5 | Điện áp chịu xung sét | kV | 75 | 125/150 | 170 | |
| 6 | Dòng ngắt ngắn mạch định mức (đỉnh) | kA | 80 | 63 | 63 | |
| 7 | Tải hoạt động định mức và dòng điện ngắt mạch đóng | MỘT | 63 | 50 | 50 | |
| số 8 | Đánh giá chuyển giao hiện tại | MỘT | 1700 | 1200 | 1200 | |
| 9 | Ngắn mạch định mức tạo ra dòng điện (đỉnh) | kA | 80 | 63 | 63 | |
| 10 | Cáp định mức (dòng) sạc đứt dòng | MỘT |
50 và 10 50/10 |
|||
| 11 | Dòng điện đứt cáp do lỗi nối đất | MỘT | 20 | 20 | 20 | |
| 12 | Dòng điện chịu định mức (đỉnh) | kA | 80 | 63 | 63 | |
| 13 | Dòng điện chịu đựng trong thời gian ngắn (2 giây) | kA | 25 | 20 | 20 | |
| 14 | Cơ chế cuộc sống | lần | 5000 | 2000 | 2000 | |
Lưu ý: Để ngắt mạch ngắn mạch và dòng điện cao nhất dựa trên kết hợp Cầu chì cộng
