Thông tin chi tiết sản phẩm:
|
| Kiểu: | Máy cắt chân không | Vôn: | 12KV |
|---|---|---|---|
| Số pha: | 3 | tần số: | 50 / 60Hz |
| OEM / ODM: | Yêu cầu qua email | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch AC60Hz VCB,Bộ ngắt mạch VCB thiết bị đóng cắt,Thiết bị đóng cắt ba pha VCB |
||
Bộ ngắt mạch VCB ba pha AC60Hz
Giơi thiệu sản phẩm

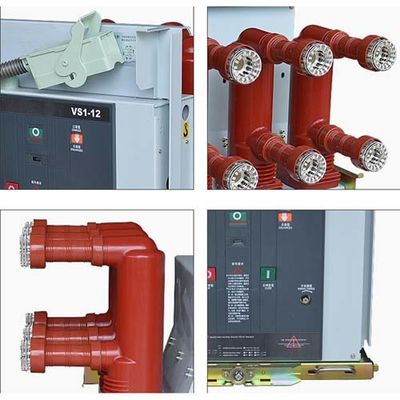

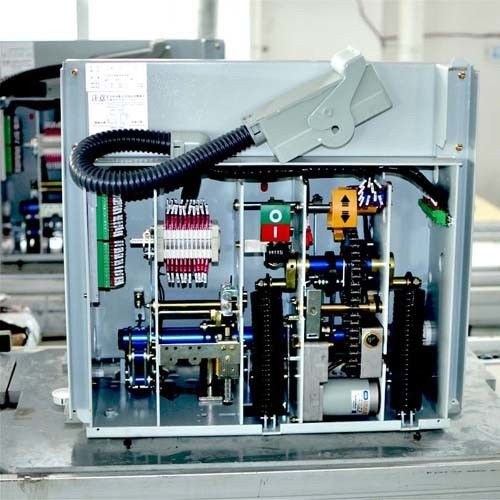

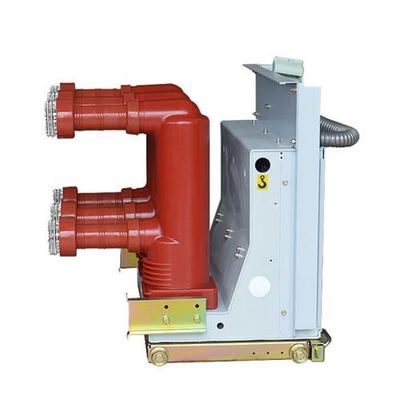

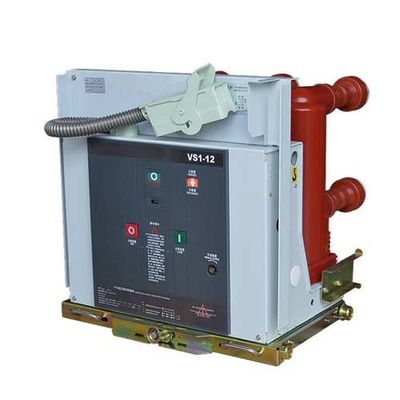

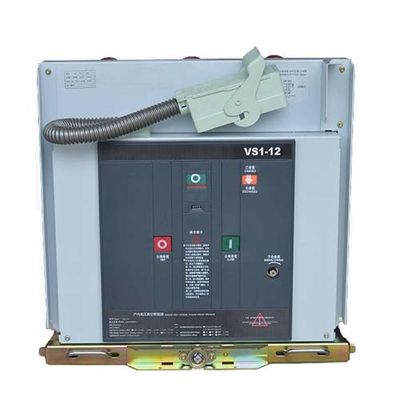

Cực nhúng VS1-Series.Máy cắt chân không áp dụng cho thiết bị đóng cắt trong nhà 12kV, ba pha AC 50Hz và có thể dùng làm bộ phận bảo vệ và điều khiển cho các thiết bị trạm biến áp cơ sở công nghiệp và mỏ.Với thiết kế mô-đun và khung độc lập cho các cơ chế hoạt động bằng lò xo của chúng, bộ ngắt mạch VS1-Series có thể hoạt động với thiết bị đóng cắt cố định và đặt giữa KYN28.Những bộ ngắt mạch này có thể lắp đặt cố định và lắp ráp với xe tải như một bộ phận xe đẩy tay
Tình trạng dịch vụ bình thường
| Độ cao | ≤1000m | |
| Nhiệt độ môi trường xung quanh | Max | + 40 ℃ |
| Min | -15 ℃ | |
|
Độ ẩm môi trường xung quanh: Độ ẩm trung bình tối đa |
24 giờ ≤95% | |
| 1 tháng ≤90% | ||
| Áp suất hơi nước tối đa | 24 giờ ≤2.2kpa | |
| 1 tháng ≤1,8kpa | ||
Bức xạ mặt trời không đáng kể.Rung động từ bên ngoài của bánh răng chuyển mạch và bánh răng điều khiển là không đáng kể.Không khí xung quanh không có ô nhiễm rõ ràng về khói bụi, khí ăn mòn hoặc dễ cháy, hơi nước hoặc sương mù
VS1 Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 24/12 | ||||||
| 2 | Tần số định mức | Hz | 50 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rms) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở 3 pha không đồng thời |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
