Thông tin chi tiết sản phẩm:
|
| Kiểu: | DYX-KK | Tên: | Chỉ báo lỗi |
|---|---|---|---|
| Nguyên: | Trung Quốc | Người dùng: | Mạng lưới điện |
| OEM: | Đúng | Xưởng sản xuất: | KNKONG |
| Làm nổi bật: | Chỉ báo lỗi trên không bằng năng lượng mặt trời,Chỉ báo lỗi trên không ngoài trời,Chỉ báo lỗi đường dây trên không IEC |
||

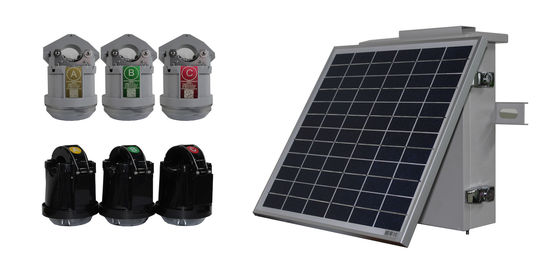

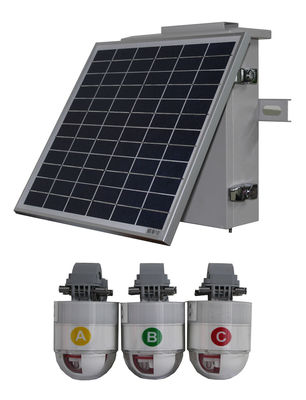

Chỉ báo lỗi trên không bằng năng lượng mặt trời ngoài trời cho mạng phân phối điện MV
Giơi thiệu sản phẩm

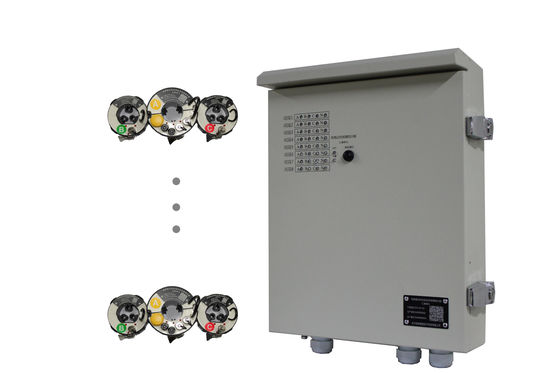

Thiết bị giám sát trực tuyến tủ mạng vòng chủ yếu thích hợp cho việc chuyển đổi tự động hóa của tủ mạng vòng truyền thống và thiết bị đóng cắt.Trong khi thực hiện hai chức năng từ xa (tín hiệu từ xa, đo từ xa), phát hiện và xác định vị trí của sự cố ngắn mạch và chạm đất cùng một lúc, rút ngắn thời gian và phạm vi mất điện.Không chỉ quan trọng trong việc nâng cao độ tin cậy cung cấp điện mà còn là công nghệ không thể thiếu để xây dựng lưới điện thông minh.
Ưu điểm
Lấy mẫu thuật toán tổng hợp dòng thứ tự không, hủy bỏ thiết kế máy biến áp thứ tự không truyền thống, tổng hợp dòng điện thứ tự không bằng cách phát hiện thứ tự pha để xác định sự cố chạm đất một pha và giải quyết hiệu quả tình huống lắp đặt không thuận tiện. máy biến áp thứ tự không;
5A tự cấp nguồn, bộ phận thu nhận sử dụng vật liệu từ tính cao CT, kết hợp với thiết kế hệ thống công suất thấp, để đảm bảo rằng dòng điện sơ cấp 5A đạt được hoạt động đầy đủ chức năng mà không cần dùng pin, nâng cao độ tin cậy;
Thay vì sử dụng sơ đồ cấp nguồn pin dùng một lần truyền thống, kiến trúc nguồn điện ba cấp của nguồn điện CT, siêu tụ điện và pin lithium không thể sạc lại được áp dụng để đảm bảo hoạt động đáng tin cậy của thiết bị;
Máy biến dòng điện tử để phát hiện dòng điện và trường điện đất, Nó có độ tuyến tính cao của dữ liệu thử nghiệm và không bị ảnh hưởng bởi đường kính dây, do đó đảm bảo độ chính xác của thử nghiệm;
Bộ phận thu thập chỉ ra lỗi cục bộ và tập trung, loại bỏ nhu cầu lắp đặt bảng hiển thị trong mọi khoảng thời gian;
CT mở năng lượng được làm bằng vật liệu chống gỉ và chống ăn mòn, được bổ sung bởi quá trình cắt cấp cao để đảm bảo rằng môi trường ngoài trời cung cấp đủ điện năng cho thiết bị;
Cả bộ thu và bộ thu đều có thể được điều khiển từ xa và không dây.
Thông số kỹ thuật
| Mục | Tham số | |
|
Các ứng dụng |
Vôn | 6 ～ 35kV |
| Phương pháp nối đất trung tính | Có nhiều phương pháp nối đất khác nhau | |
| Loại dây | Cách điện trên không và dây trần 35mm² ～ 300mm² | |
|
Bộ thu năng lượng cung cấp |
Điện chính | PT / CT |
| Nguồn dự phòng |
Pin có thể sạc lại: Pin lithium sắt phosphate hoặc axit chì-keo tùy thuộc vào mức độ cần thiết. Tất cả thiết kế phần cứng đều tương thích cho cả hai. |
|
|
Bộ nguồn đơn vị mua |
Điện chính | Dòng tự cấp nguồn (hoạt động đầy đủ chức năng 5A) |
| Nguồn dự phòng | Pin lithium dùng một lần 3.6V, 8.5Ah | |
| Thời lượng của pin siêu tụ> 12 giờ | ||
| Tản năng tĩnh | Đơn vị mua lại | ≤40uA |
| Đơn vị thu tiền | ≤0,2VA | |
| Độ chính xác của phép đo từ xa | Hiện hành |
0 ～ 200A, độ chính xác đo: ± 2A 200A ～ 600A, độ chính xác đo: ± 1% |
| Tần số lấy mẫu | 4096Hz | |
| Phát hiện lỗi | Loại lỗi có thể nhận biết | Ngắn mạch giữa các pha, nối đất một pha khác nhau |
| Lỗi tức thời và lỗi vĩnh viễn | ||
| Nhận dạng thời gian nhận dạng tối thiểu | 0,2 giây | |
|
Chỉ báo trạng thái dòng |
Chỉ định | LED sáng |
| Thời gian nhấp nháy sau khi cúp điện | ＞ 2000 giờ | |
| Phương pháp đặt lại lỗi | Đặt lại tự động theo thời gian có thể được đặt từ 1 đến 48 giờ | |
| Đặt lại tự động bật nguồn và đặt lại thủ công từ xa | ||
|
Liên lạc địa phương |
Băng tần | 430 ～ 480MHz |
| Phương tiện giao tiếp | Sợi quang nhựa | |
| Khoảng cách liên lạc | ＞ 20m | |
| Tính chất cơ học | Cân nặng | ＜ 2kg |
| Mức độ bảo vệ | Đơn vị thu thập IPX7 ； Đơn vị thu thập IPX5 | |
| Môi trường làm việc | Nhiệt độ | -40 ℃ ～ 70 ℃ 10% ~ |
| Độ ẩm | 100% | |
| Tuổi thọ | Điều hành | ＞ 8 năm |
| Thời gian không có lỗi (trung bình) |
MTBF≥70000h |
|
