380V, 50/60 Hz
Thiết kế mô-đun, lắp ráp dễ dàng
Bao vây: Max.IP40
CCC, ISO9001, GB7251, IEC439
Gửi cho chúng tôi SLD (Bản vẽ đường đơn) hoặc các yêu cầu của bạn, chúng tôi thiết kế kế hoạch thiết bị đóng cắt cho bạn
Chung

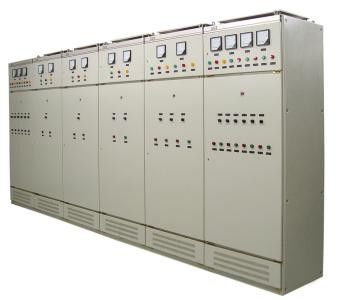

Thiết bị đóng cắt loại GGD, nó được sử dụng trong hệ thống phân phối điện của nhà máy điện, trạm biến áp, trạm điện, nhà máy và mỏ, v.v., như AC 50-60Hz và dòng điện làm việc nước ngoài tới 3150 người dùng, như chuyển đổi nguồn, phân phối và điều khiển nguồn điện, thiết bị chiếu sáng và phân phối điện.
Môi trường làm việc
1. Nhiệt độ môi trường không cao hơn + 40 ℃ và không thấp hơn -5 ℃.
2. Khi sản phẩm được lắp đặt và sử dụng, độ cao của nơi sử dụng không được vượt quá 2000M.
3. Độ ẩm tương đối của không khí xung quanh không quá 90% (+ 25 ℃).
4. Thiết bị phải được lắp đặt ở nơi không bị rung động và va đập mạnh, và ở nơi mà các bộ phận điện không bị ăn mòn.
5. Độ ẩm tương đối của không khí xung quanh không vượt quá 5% khi nhiệt độ tối đa là 40 độ, và nhiệt độ tương đối lớn hơn được phép ở nhiệt độ thấp hơn, điều này cần được xem xét do
Thay đổi nhiệt độ đôi khi có thể tạo ra hiệu ứng ngưng tụ
6. Khi người dùng có các yêu cầu đặc biệt, nó có thể được giải quyết thông qua tham khảo ý kiến của nhà sản xuất
Những đặc điểm chính
1. Theo mục đích sử dụng được chia thành: tủ nhận nguồn, tủ đấu nối thanh cái, tủ trung chuyển, tủ điều khiển động cơ, tủ bù công suất phản kháng, tủ phân phối điện chiếu sáng.
2. Cấu trúc tủ:
(1) Khung tủ được hàn và lắp ráp một phần bằng thép hình nguội 8MF.Khung có các lỗ lắp ghép được bố trí theo các modul E = 20mm và E = 100mm nhằm nâng cao tính linh hoạt khi lắp ráp sản phẩm.
(2) Kẹp thanh cái loại ZMJ, được nhiệt luyện bằng vật liệu PPO chống cháy cao, có cấu trúc mô-đun với độ bền cơ học và cách điện cao.
(3) Các tủ rộng 1000mm và 1200mm áp dụng cấu trúc cửa đôi đối xứng ở mặt trước và các tủ rộng 600mm và 800mm áp dụng cấu trúc toàn bộ cửa.Mặt sau của tủ sử dụng cấu trúc hai cửa đối xứng.Kết cấu tủ không được lắp vào tường.
(4) Cánh tủ được liên kết với khung bằng bản lề trục mạ kẽm, thuận tiện cho việc lắp đặt và tháo rời.Có đệm cao su ở mép gấp của cửa.
(5) Kết cấu vít có khía nối đất được sử dụng giữa các bộ phận lắp đặt trong tủ và khung để tạo thành một mạch bảo vệ nối đất hoàn chỉnh.
(6) Nắp trên của thân tủ có thể được tháo ra khi cần thiết để thuận tiện cho việc lắp ráp và điều chỉnh thanh cái chính.
Các tính năng khác
Khả năng thích ứng mạnh mẽ, nhiều lựa chọn thành phần chính, nhiều sản phẩm thương hiệu trong nước và nhập khẩu phù hợp với mọi lứa tuổi
Kết quả của việc cài đặt tốt, khi một số sản phẩm cụ thể có thể được chấp nhận, do lời nhắc cài đặt kiểu GGD, việc cài đặt sẽ không bị gây ra bởi một số loại thay đổi hoặc cập nhật.
Áp dụng thiết kế tiêu chuẩn phổ quát, với các lỗ lắp khuôn, hệ số phổ quát, v.v.
Phù hợp với yêu cầu thiết kế của các sản phẩm công nghiệp, phương pháp tỷ lệ vàng được áp dụng cho phần thân tủ và chia kích thước của từng bộ phận để tổng thể tủ đẹp và tươi mới.
Tủ GGD được thiết kế với sự cân nhắc đầy đủ về vấn đề phân tán trong thân tủ.Một số lượng lớn các khe tản nhiệt trong thân tủ có thời gian sử dụng ngắn.Khi các thành phần điện nóng, tủ đông sẽ lấy nó đi và thoát ra ngoài qua lỗ phía trên và gió sẽ tiếp tục.Khe ở đầu dưới bổ sung cho tủ, để thân kín là kênh thông gió tự nhiên từ dưới lên trên, tạo thành sự phân bố rải rác
Mặt tủ áp dụng công nghệ phun nhựa dẻo, chịu lực gia công mạnh, cảm giác cầm tay tốt.Tủ có tông màu mờ để tránh hiệu ứng chói mắt.Các nhân viên làm nhiệm vụ tạo ra một môi trường trực quan thoải mái hơn.
Gắn nắp trên của tủ khi cần, điều chỉnh tải và dỡ xe buýt cục bộ, và vòng chặn bốn góc trên nóc tủ được sử dụng để nâng và vận chuyển
Cấp độ bảo vệ của toàn bộ tủ là IP30 và người dùng cũng có thể lựa chọn giữa IP20-IP40 theo yêu cầu của môi trường tại chỗ
