Thông tin chi tiết sản phẩm:
|
| Vật chất: | Metalclad kèm theo | Màu sắc: | Xám |
|---|---|---|---|
| Vôn: | 33 ~ 40,5kV, 3P, AC50 / 60Hz | Tên: | Thiết bị đóng cắt trung thế |
| Điểm nổi bật: | Thiết bị đóng cắt trung thế 1600A,Thiết bị đóng cắt trung thế AC 50Hz,Thiết bị đóng cắt 3P Mv Lv |
||
Thiết bị đóng cắt trung thế AC 50Hz 1600A IEC Thiết bị đóng cắt 3P Mv Lv
Giơi thiệu sản phẩm

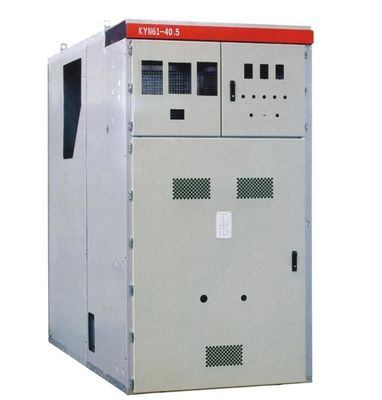

KYN61-40.5 Thiết bị đóng cắt bọc kim loại 3P AC 50Hz, điện áp danh định 40,5kV phù hợp cho nhà máy điện, trạm biến áp và phân phối điện cho các doanh nghiệp công nghiệp và khai thác mỏ, giao thông vận tải đường sắt như nghiệm thu và phân phối năng lượng điện.Và việc thực hiện chức năng điều khiển, bảo vệ và giám sát của mạch.Mô hình tiện ích có ưu điểm là hoạt động linh hoạt, hiệu suất điện đáng tin cậy, tuổi thọ lâu dài, bảo trì thuận tiện.
KNY61-60.5 có thể được trang bị cho dòng ABB / Schneider / Knkong 40.5KV VCB.
Môi trường dịch vụ:
a) Nhiệt độ không khí: -25 ℃ ~ + 40 ℃
b) Độ ẩm: Độ ẩm trung bình tháng 95%;Độ ẩm trung bình hàng ngày 90%.
c) Độ cao: ≤ 2500m
d) Không khí xung quanh dường như không bị ô nhiễm bởi khí, hơi ăn mòn và dễ cháy, v.v.
e) Không thường xuyên rung lắc mạnh
Thông số kỹ thuật
| Mặt hàng | Đơn vị | Dữ liệu | |
| Điện áp định mức | KV | 40,5 | |
| Tần số đánh giá | Hz | 50 | |
| Đánh giá hiện tại | A | 1250,1600,2000 | |
| Dòng ngắt ngắn mạch định mức | KA | 25,31,5 | |
| Xếp hạng Làm hiện tại (Đỉnh) | KA | 63,80 | |
| Dòng ổn định nhiệt 4s | KA | 25,31,5 | |
| Dòng điện động định mức (Đỉnh) | KA | 63,80 | |
| Mức cách điện định mức | Điện áp chịu đựng tần số nguồn 1min (rms) | KV | 95 |
| Điện áp chịu được xung sét (Đỉnh) | KV | 185 | |
| Điện áp tần số nguồn 1 phút trên khe hở (rms) | KV | 118 | |
| Xung sét chịu được điện áp qua khe hở (Đỉnh) | KV | 215 | |
| Lớp bảo vệ bao vây |
Bao vây IP4X, Giữa các ngăn IP2X |
||
| Kích thước bao vây (Chiều rộng * Chiều sâu * Chiều cao) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Loại ngắt mạch | VCB: ZN85-40.5 Bộ ngắt mạch SF6 |
||
* Lưu ý: đặt hàng thiết bị đóng cắt nên khách hàng cung cấp SLD (Sơ đồ một đường)
Đặc điểm thành phần chính:
VS1-40.5 Bộ ngắt mạch chân không trong nhà
Điện áp định mức: 40,5kV
Dòng định mức: 630 1250 1600 2000 2500A
Dòng ngắt ngắn mạch định mức: 20 25 31,5KA
Tuổi thọ cơ học: 20.000 lần
VS1-40.5 Dữ liệu kỹ thuật
| Mặt hàng | Đơn vị | Ngày |
| Điện áp định mức |
KV |
40,5 |
| Điện áp chịu đựng tần số nguồn trong thời gian ngắn định mức (1 phút) | 95 | |
| Điện áp chịu xung sét định mức (đỉnh) | 185 | |
| Tần suất xếp hạng | Hz | 50/60 |
| Đánh giá hiện tại | A | 1250 1600 2000 2500 4000 |
| Dòng điện thả ra ngắn mạch định mức | KA | 25 31,5 |
| Đánh giá thời gian ngắn chịu được hiện tại | 25 31,5 | |
| Xếp hạng thời gian ngắn liên tục | S | 4 |
| Dòng điện chịu đựng đỉnh danh định | KA | 63 80 |
| Dòng đóng ngắn mạch định mức | 63 80 | |
| Dòng điện rơi ra của ngân hàng tụ điện đơn / nối tiếp được định mức | A | 630/400 |
| Thời gian mở (vôn định mức) | bệnh đa xơ cứng | 35 ~ 60 |
| Thời gian đóng (vôn định mức) | 50 ~ 100 | |
| Cuộc sống cơ khí | lần | 20000 |
| Thời gian ngắt định mức cho dòng điện thả ra ngắn được xếp hạng | S | 20 |
| Điện áp hoạt động định mức | V | AC110 / 220 DC110 / 220 |
| Dòng định mức của động cơ lưu trữ điện | W | 230 |
| Tốc độ mở trung bình | bệnh đa xơ cứng | 1,6 ~ 2,0 |
| Tốc độ đóng cửa trung bình | 0,5 ~ 0,8 | |
| Quy trình hoạt động xếp hạng |
mở-0,3 giây-đóng mở cửa-180s-đóng mở cửa |
Thiết bị đóng cắt Knkong Electric 33KV đã phục vụ thị trường quốc tế hơn 10 năm.
Đánh giá cao công việc khó khăn của đội ngũ kỹ thuật điện chuyên nghiệp của chúng tôi, đánh giá quốc tế về thiết bị đóng cắt 33kv của chúng tôi là tích cực.
