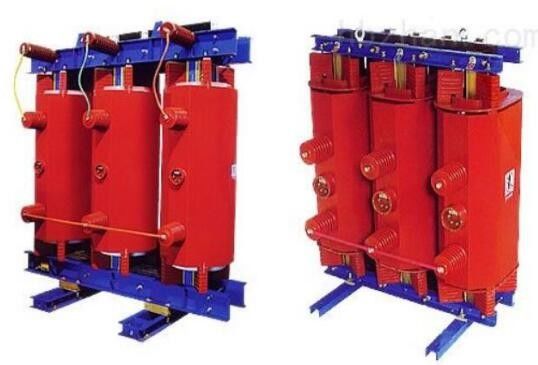

Máy biến áp điện loại khô SCB ISO IEC GB 10 / 0,4KV 30-1600KVA
Giơi thiệu sản phẩm
Tổn thất thấp, phóng điện cục bộ thấp, tiếng ồn thấp, khả năng tản nhiệt mạnh
150% hoạt động tải định mức trong điều kiện làm mát bằng không khí cưỡng bức;
Hiệu suất chống ẩm tốt, hoạt động bình thường trong điều kiện độ ẩm 100%;
An toàn, chống cháy, chống cháy, không gây ô nhiễm và có thể được lắp đặt trực tiếp trong trung tâm phụ tải;
Không cần bảo trì, dễ cài đặt và chi phí vận hành tổng thể thấp.
Tiêu chuẩn sản phẩm
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094,5-2008
GB / T1094.10-2003
GB / T25446-2010
Đặc điểm hiệu suất
Lõi đường may hoàn toàn xiên 45 °
Lõi sắt được làm bằng thép tấm cán nguội silicon nhập khẩu có độ từ tính cao và định hướng thớ tốt, khớp bước xiên hoàn toàn 45o, kết cấu tấm kéo dạng ống vuông đặc biệt, cột lõi được buộc băng cách điện;bề mặt được phủ một lớp nhựa đặc biệt chống ẩm Rỉ sét làm giảm hiệu quả tổn thất không tải, dòng điện không tải và tiếng ồn của lõi sắt.
Cuộn dây điện áp cao hình trụ được phân đoạn nhiều lớp
Dây dẫn cuộn dây cao áp được quấn bằng dây đồng cách điện cấp F, với thảm sợi thủy tinh cắt ngắn và dài làm chất độn gia cường, và được đúc bằng hỗn hợp nhựa epoxy ở trạng thái chân không (1-3mbar).Ngăn chặn hiệu quả sự xuất hiện của hiện tượng phóng điện cục bộ và lượng phóng điện cục bộ không vượt quá 5PC.
Cuộn dây điện áp thấp cấu trúc đường dẫn khí dọc
Cuộn hạ áp được quấn trên máy quấn lá tự động với dây dẫn lá chất lượng tốt, hàn hồ quang argon, độ chính xác khi hàn cao;Prereg DMD được sử dụng làm lớp cách nhiệt xen kẽ, các phần bên trong và bên ngoài được cách nhiệt bằng vải thủy tinh tẩm sẵn, và các đầu trên và dưới được bịt kín bằng nhựa epoxy Die và sau đó
Đưa vào lò đóng rắn để đóng rắn toàn bộ, có tính năng chống ẩm tốt;
Vỏ bảo vệ chắc chắn và đẹp mắt
IP20 có thể ngăn chất rắn có đường kính lớn hơn 12mm xâm nhập và có thể chống va đập ngẫu nhiên;IP23 không chỉ có chức năng của IP20 mà còn ngăn chặn dòng chảy của các giọt nước trong một góc 60o so với phương thẳng đứng.Nó phù hợp để lắp đặt và sử dụng ngoài trời;nó có thể được tùy chỉnh.
Thiết bị kiểm soát bảo vệ nhiệt độ hoàn hảo
Thiết bị bảo vệ quá nhiệt chủ yếu thực hiện việc phát hiện và điều khiển nhiệt độ của máy biến áp thông qua nhiệt điện trở PT được nhúng trong cuộn dây điện áp thấp.Mạch hiển thị giá trị nhiệt độ cuộn dây ba pha trong quá trình vận hành máy biến áp
