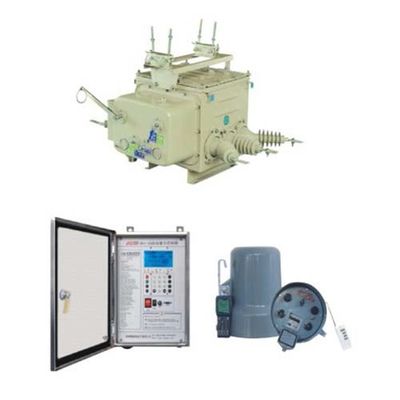

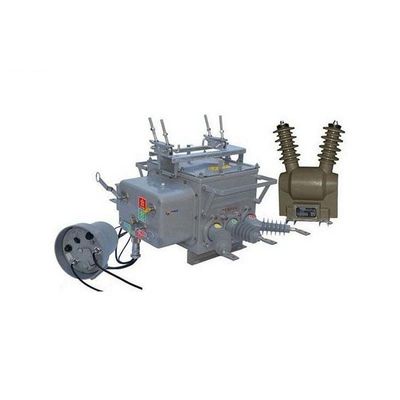

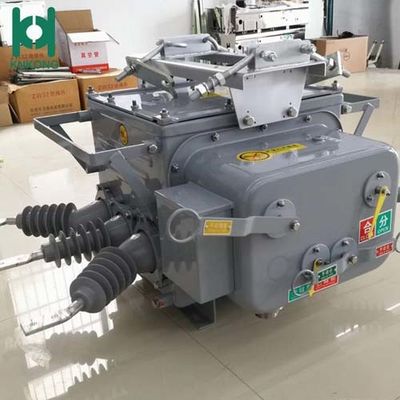

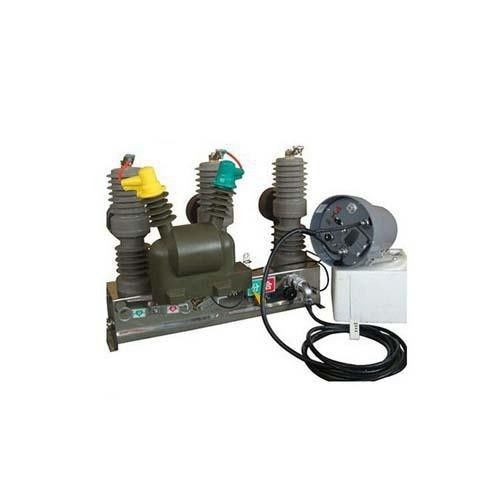

Bộ ngắt mạch VCB ngoài trời

/ đệownload / 50488ZW20 Series Bộ ngắt mạch chân không bao gồm ba phần: thân bộ ngắt mạch, cơ chế vận hành và thiết bị nâng. Thân bộ ngắt mạch bao gồm mạch dẫn điện, hệ thống cách điện, con dấu và vỏ.Toàn bộ vòng dẫn điện được hình thành bởi thanh dẫn dây vào và ra, kẹp dẫn điện, kết nối mềm và buồng phóng điện chân không.

Sản phẩm này sử dụng khí SF6 cách nhiệt.Các ống bọc cách điện đầu vào và đầu ra được đúc nguyên khối bằng cao su silicon nhựa epoxy.Để giảm khối lượng của công tắc, pha A và C sử dụng ống lót góc để đảm bảo cách điện bên ngoài tốt.Nội thất sử dụng cấu trúc cách nhiệt tổng hợp, trong trường hợp không nạp khí SF6, nó cũng có thể đạt đến mức cách nhiệt tương ứng.

Sản phẩm này sử dụng cấu trúc làm kín hoàn thiện: nắp cơ chế và nắp trên của vỏ được làm kín bằng rãnh tạo hình dập và trục con trỏ đầu ra được bịt kín bằng một vòng kép 0 ”và ống lót đường vào và ra được đúc liền để đảm bảo độ kín khí tốt.

Điều kiện dịch vụ bình thường:

1. Độ cao≤2000

2. Nhiệt độ môi trường: -15 ℃ ~ + 50 ℃

3. Áp suất hơi nước tối đa: 24 giờ ≤2,2kpa1 tháng ≤1,8kpa

4. Áp lực gió: ≤700pa (34m / s)

5. Cường độ động đất ≤8

6. Độ dày băng ≤10mm

7. Không nguy hiểm cháy nổ, ăn mòn hóa chất, rung động mạnh

Các thông số kỹ thuật
