Thông tin chi tiết sản phẩm:
|
| Đánh giá điện áp: | 33KV | Đánh giá hiện tại: | 630A |
|---|---|---|---|
| Tần suất đánh giá: | 50 / 60Hz | Standerds: | ISO IEC GB |
| OEM / ODM: | Yêu cầu qua email | Sự cách ly: | không khí |
| Làm nổi bật: | Bảng điều khiển thiết bị đóng cắt 33KV,Bảng điều khiển thiết bị chuyển mạch 630A 33KV,thiết bị đóng cắt bằng kim loại trung thế |
||

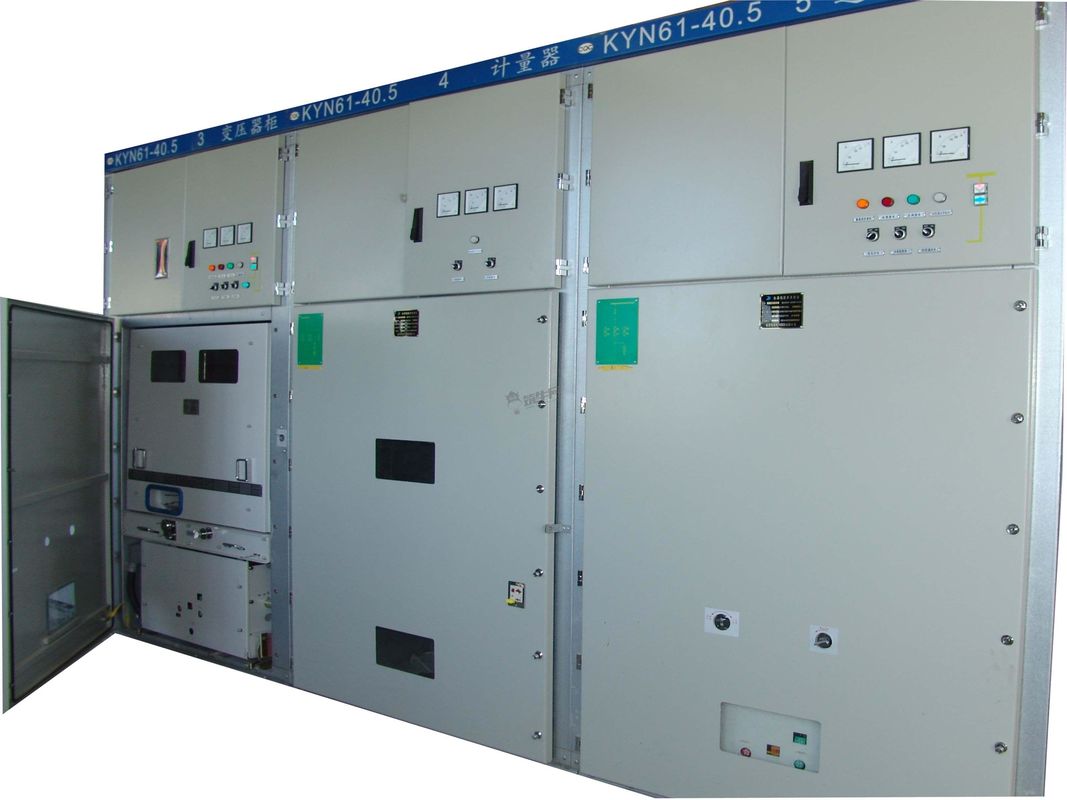

Giơi thiệu sản phẩm
Cấu trúc tủ của thiết bị đóng cắt cách điện sử dụng loại lắp ráp và bộ ngắt mạch sử dụng cấu trúc sàn xe đẩy tay;nó được trang bị bộ ngắt mạch chân không cách điện bằng composite hoàn toàn mới và có khả năng thay thế cho nhau rất tốt;khung của xe đẩy tay được trang bị cơ cấu đẩy đai ốc, Xe đẩy tay có thể dễ dàng di chuyển và tránh thao tác sai làm hỏng cơ cấu đẩy;khóa liên động giữa công tắc chính, xe đẩy tay và cửa tủ công tắc thông qua phương pháp khóa cơ cưỡng bức để đáp ứng chức năng "năm phòng ngừa";tất cả các hoạt động có thể được thực hiện trong tủ Tiến hành khi đóng cửa;phòng cáp có không gian rộng rãi để kết nối nhiều loại cáp;công tắc nối đất nhanh được sử dụng để nối đất và ngắn mạch mạch vòng;cấp độ bảo vệ bao vây là IP3X và cửa phòng xe đẩy tay đang mở và cấp độ bảo vệ là IP2X.
Môi trường dịch vụ:
a) Nhiệt độ không khí: -25 ℃ ~ + 40 ℃
b) Độ ẩm: Độ ẩm trung bình tháng 95%;Độ ẩm trung bình hàng ngày 90%.
c) Độ cao2500m
d) Không khí xung quanh dường như không bị ô nhiễm bởi khí, hơi ăn mòn và dễ cháy, v.v.
e) Không thường xuyên rung lắc mạnh
Thông số kỹ thuật
| Mặt hàng | Đơn vị | Dữ liệu | |
| Điện áp định mức | KV | 40,5 | |
| Tần số đánh giá | Hz | 50 | |
| Đánh giá hiện tại | A | 1250,1600,2000 | |
| Dòng ngắt ngắn mạch định mức | KA | 25,31,5 | |
| Xếp hạng Làm hiện tại (Đỉnh) | KA | 63,80 | |
| Dòng ổn định nhiệt 4s | KA | 25,31,5 | |
| Dòng điện động định mức (Đỉnh) | KA | 63,80 | |
| Mức cách điện định mức | Điện áp chịu đựng tần số nguồn 1min (rms) | KV | 95 |
| Điện áp chịu được xung sét (Đỉnh) | KV | 185 | |
| Điện áp tần số nguồn 1 phút trên khe hở (rms) | KV | 118 | |
| Xung sét chịu được điện áp qua khe hở (Đỉnh) | KV | 215 | |
| Lớp bảo vệ bao vây |
Bao vây IP4X, Giữa các ngăn IP2X |
||
| Kích thước bao vây (Chiều rộng * Chiều sâu * Chiều cao) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Loại ngắt mạch | VCB: ZN85-40.5 Bộ ngắt mạch SF6 |
||
* Lưu ý: đặt hàng thiết bị đóng cắt nên khách hàng cung cấp SLD (Sơ đồ một đường)
Đặc điểm thành phần chính:
VS1-40.5 Bộ ngắt mạch chân không trong nhà
Điện áp định mức: 40,5kV
Dòng định mức: 630 1250 1600 2000 2500A
Dòng ngắt ngắn mạch định mức: 20 25 31,5KA
Tuổi thọ cơ học: 20.000 lần
VS1-40.5 Dữ liệu kỹ thuật
| Mặt hàng | Đơn vị | Ngày |
| Điện áp định mức |
KV |
40,5 |
| Điện áp chịu đựng tần số nguồn trong thời gian ngắn định mức (1 phút) | 95 | |
| Điện áp chịu xung sét định mức (đỉnh) | 185 | |
| Tần suất xếp hạng | Hz | 50/60 |
| Đánh giá hiện tại | A | 1250 1600 2000 2500 4000 |
| Dòng điện thả ra ngắn mạch định mức | KA | 25 31,5 |
| Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 25 31,5 | |
| Thời gian liên tục trong thời gian ngắn được xếp hạng | S | 4 |
| Dòng điện chịu đựng đỉnh danh định | KA | 63 80 |
| Dòng đóng ngắn mạch định mức | 63 80 | |
| Dòng điện rơi ra của ngân hàng tụ điện đơn / nối tiếp được định mức | A | 630/400 |
| Thời gian mở (vôn định mức) | bệnh đa xơ cứng | 35 ~ 60 |
| Thời gian đóng (vôn định mức) | 50 ~ 100 | |
| Cuộc sống cơ khí | lần | 20000 |
| Thời gian ngắt định mức cho dòng điện thả ra ngắn được xếp hạng | S | 20 |
| Điện áp hoạt động định mức | V | AC110 / 220 DC110 / 220 |
| Dòng định mức của động cơ lưu trữ điện | W | 230 |
| Tốc độ mở trung bình | bệnh đa xơ cứng | 1,6 ~ 2,0 |
| Tốc độ đóng cửa trung bình | 0,5 ~ 0,8 | |
| Quy trình hoạt động xếp hạng |
mở-0,3 giây-đóng mở cửa-180s-đóng mở cửa |
Thiết bị đóng cắt 33KV Knkong Electric đã phục vụ thị trường quốc tế hơn 10 năm.
Đánh giá cao công việc khó khăn của đội ngũ kỹ thuật điện chuyên nghiệp của chúng tôi, đánh giá quốc tế về thiết bị đóng cắt 33kv của chúng tôi là tích cực.
