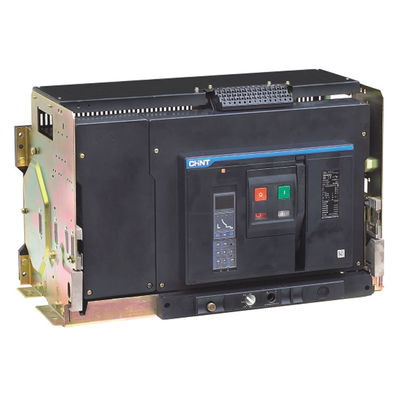

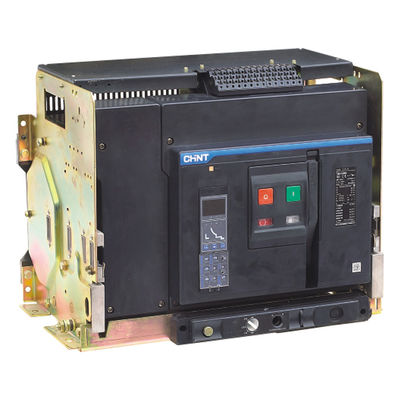

Bộ ngắt mạch điện áp thấp dòng NXA 3 cực 1600A ACB
Ngắt mạch
Kích thước khung hình (A): 1600, 2000, 3200, 4000
Khả năng phá vỡ: N, S, H
Điện áp định mức Ue (VAC): 380/400/415
Số cực: 3P, 4P
Phương pháp cài đặt: loại kéo ra, loại cố định
Loại dây: kết nối ngang phía sau
hoạt động
Điều kiện hoạt động và khả năng thích ứng với môi trường
Nhiệt độ hoạt động:
Các đặc tính điện và cơ học có thể áp dụng cho nhiệt độ môi trường
trong tổng số -5 ℃ - + 40 ℃.NXA cũng có thể hoạt động trong nhiệt độ môi trường xung quanh -45 ℃ - + 70 ℃ (loại M,
Loại A), -20 ℃ - + 70 ℃ (loại P, loại H, CD-1), hệ số giảm tốc được xem trong P21-22.
Điều kiện bảo quản: áp dụng cho -45 ℃ -70 ℃
NXA có thể chống lại hiện tượng nhiễu điện từ sau
- Quá áp do nhiễu điện từ
- Quá áp do can thiệp môi trường hoặc hệ thống phân phối điện
- Phóng tĩnh điện của sóng vô tuyến (vô tuyến, liên lạc nội bộ, ra đa và các loại tương tự)
Bộ ngắt mạch NXA đã thành công vượt qua bài kiểm tra về khả năng tương thích điện từ
được chỉ định theo các tiêu chuẩn sau (EMC) IEC / EN 60947-2
Phụ lục F
Thử nghiệm có thể đảm bảo không có vấp ngã sai và không có sự can thiệp vào thời gian vấp ngã
Lớp bảo vệ:
Mặt trước IP 20, mặt khác IP 00
Bộ điều khiển thông minh
Loại M (loại cơ bản)
Chức năng asic: Đo và hiển thị dòng điện, chức năng bảo vệ LS I&G
Một loại (loại hiện tại)
- Bao gồm tất cả các chức năng bảo vệ của loại M
- Bảo vệ dòng điện không cân bằng
Loại P (loại công suất)
- Chức năng cơ bản, chức năng bảo vệ: L, S, I&G
- Chức năng đo công suất của dòng điện, điện áp, công suất, v.v.
- Màn hình LCD
Loại H (loại sóng hài)
- Bao gồm tất cả các chức năng bảo vệ và đo lường của loại P
- Đo lường và phân tích sóng hài
- Chức năng giao tiếp
