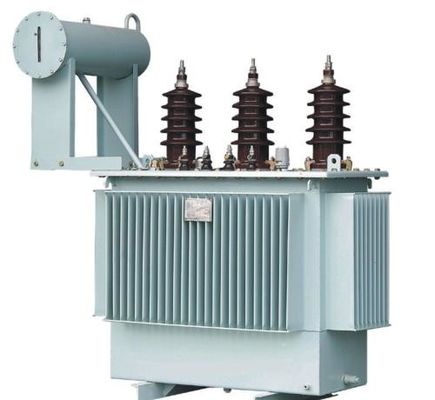

ISO IEC GB 10KV / 0.4KV 800KVA Máy biến áp 3 pha

ISO IEC GB 10KV / 0.4KV 800KVA Máy biến áp 3 pha
ISO IEC GB 10KV / 0.4KV 800KVA Máy biến áp 3 pha

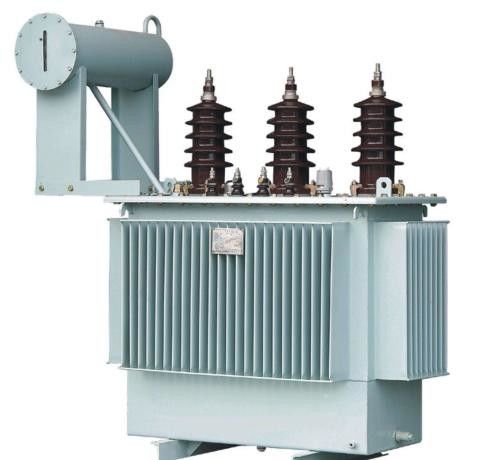

Hình ảnh lớn :  ISO IEC GB 10KV / 0.4KV 800KVA Máy biến áp 3 pha

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Knkong
Chứng nhận: ISO IEC CB
Số mô hình: S11
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 1000-3000
chi tiết đóng gói: Bao bì xuất khẩu tiêu chuẩn
Thời gian giao hàng: 15 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 100 đơn vị mỗi tháng
Tiếp xúc

ISO IEC GB 10KV / 0.4KV 800KVA Máy biến áp 3 pha

Sự miêu tả
Đánh giá điện áp: 10KV / 0,4KV Khả năng đánh giá: 30-1600KVA
Tần suất đánh giá: 50 / 60Hz Tiêu chuẩn: ISO IEC GB
Vật chất: Đồng / Nhôm Xưởng sản xuất: KNKONG
Điểm nổi bật:

Máy biến áp 3 pha 800KVA

,

Máy biến áp 3 pha 10KV / 0

,

4KV

Máy biến áp điện kiểu dầu 10 / 0,4KV 3 pha 30-2500KVA ISO IEC GB

Giơi thiệu sản phẩm

Máy biến áp ngâm dầu là một trong những thiết bị quan trọng trong hệ thống cung cấp và phân phối điện của các xí nghiệp công nghiệp, mỏ và các công trình dân dụng.Nó làm giảm điện áp mạng 10 (6) kV hoặc 35kV xuống điện áp bus 230 / 400V mà người dùng sử dụng.Loại sản phẩm này phù hợp với AC 50 (60) Hz, công suất định mức tối đa ba pha 2500kVA (công suất danh định tối đa một pha 833kVA, máy biến áp một pha thường không được khuyến khích), có thể sử dụng trong nhà (ngoài trời), khi công suất là 315kVA trở xuống Có thể lắp đặt trên cột, nhiệt độ môi trường không cao hơn 40 ℃, không thấp hơn -25 ℃, nhiệt độ trung bình ngày cao nhất là 30 ℃, nhiệt độ trung bình năm cao nhất là 20 ℃, độ ẩm tương đối không vượt quá 90% (nhiệt độ môi trường 25 ℃), độ cao Không quá 1000m.Nếu nó không phù hợp với các điều kiện sử dụng ở trên, các điều chỉnh hạn ngạch thích hợp cần được thực hiện theo các quy định liên quan của GB6450-86.



Đặc trưng
1. Lõi sắt máy biến áp giúp giảm đáng kể tổn thất không tải và dòng điện không tải, lõi sắt được kết lại để đảm bảo độ kín của lõi sắt và giảm tiếng ồn.
2. Các cuộn dây điện áp cao và thấp được làm bằng đồng không chứa oxy, và các cuộn dây điện áp thấp từ 500kVA trở xuống có cấu trúc hình trụ hai lớp.630kVA trở lên sử dụng cấu trúc xoắn kép hoặc xoắn ốc bốn, và cuộn dây điện áp cao sử dụng cấu trúc hình trụ nhiều lớp.
3. Nhóm đấu nối máy biến áp sử dụng Dyn11 để giảm tác động của sóng hài lên lưới điện và nâng cao chất lượng cung cấp điện.
4. Máy biến áp là một kết cấu hoàn toàn kín, giúp kéo dài tuổi thọ, không cần treo lõi và không cần bảo trì.
5. Giá trị tiếng ồn đo được thấp hơn tiêu chuẩn.
Sau khi loạt máy biến áp này được vận chuyển bình thường, các bộ phận liên quan có thể được lắp đặt mà không cần kiểm tra lõi, có thể tiến hành nghiệm thu và có thể đưa vào vận hành sau khi đủ điều kiện.



Tiêu chuẩn sản phẩm

GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094,5-2008
GB / T1094.10-2003
GB / T25446-2010



Đặc điểm hiệu suất
a.Các cuộn dây hạ áp của máy biến áp ngâm trong dầu thường có cấu trúc hình trụ với các lá đồng xung quanh trục, ngoại trừ các dây đồng có công suất nhỏ;cuộn dây điện áp cao sử dụng cấu trúc hình trụ nhiều lớp để cân bằng sự phân bố rẽ ampe của cuộn dây và gây ra rò rỉ.Nhỏ, độ bền cơ học cao, khả năng chống ngắn mạch mạnh.
b.Mỗi lõi sắt và cuộn dây đều được áp dụng các biện pháp buộc chặt.Các bộ phận buộc chặt như chiều cao của thiết bị và dây dẫn điện áp thấp được trang bị đai ốc khóa tự khóa, và cấu trúc không treo được sử dụng để chịu va đập khi vận chuyển.
c.Cuộn dây và lõi sắt được làm khô chân không, dầu máy biến áp được lọc chân không và tra dầu để giảm thiểu độ ẩm bên trong máy biến áp.
d.Thùng dầu sử dụng tấm tôn, có chức năng thở để bù cho sự thay đổi thể tích của dầu do thay đổi nhiệt độ, vì vậy sản phẩm này không có bộ phận bảo quản dầu, điều này rõ ràng là làm giảm chiều cao của máy biến áp.
e.Bởi vì tấm tôn thay thế cho máy bảo quản dầu, dầu máy biến áp được cách ly với thế giới bên ngoài, có tác dụng ngăn cản sự xâm nhập của oxy và hơi ẩm, dẫn đến giảm hiệu suất cách điện.
f.Theo năm điểm tính năng trên, đảm bảo rằng máy biến áp ngâm trong dầu không cần thay dầu trong quá trình vận hành bình thường, điều này giúp giảm đáng kể chi phí bảo trì máy biến áp và kéo dài tuổi thọ của máy biến áp.



Dữ liệu kỹ thuật chính của Máy biến áp dầu 10KV S11

Công suất định mức
(KVA)		 Cao
Vôn
(KV)		 Khai thác
Phạm vi		 Thấp
Vôn
(KV)		 Tần số
(Hz)		 Kết nối
Biểu tượng		 Mất không tải
(W)		 mất tải
(W)		 Không có tải trọng hiện tại
(%)		 Mức độ ồn
(dB)		 Ngắn mạch
trở kháng (%)		 Máy đo
A x B
(mm x mm)		 Kích thước
L * W * H (mm)		 Trọng lượng (KG)
30 6
6,3
6.6
10
10,5
11		 ± 5%
± 2X 2. 5%		 0,4 50
  1. yn11
  2. Y, ynO
 100 630 2.3 44 4 400 770X545X890 260
50 130 910 2.0 44 400 790X560X920 320
80 180 1310 1,9 48 400 850X635X980 420
100 200 1580 1,8 48 550 865X685X990 470
160 280 2310 1,6 49 550 1120X740X1050 610
200 340 2730 1,5 51 550 1235X825X1080 750
250 400 3200 1,4 51 550 1275X860X1100 850
315 480 3830 1,4 53 550 1300X870X1170 960
400 570 4520 1,3 53 660 1395X960X1190 1160
500 680 5410 1,2 54 660 1530X1080X1230 1340
630 810 6200 1.1 54 4,5 660 1660X1180X1300 1660
800 980 7500 1,0 57 820 1740X1255X1400 2100
1000 1150 10300 1,0 57 820 1780X1320X1490 2400
1250 1360 12000 0,9 59 820 1855X1345X1580 2850
1600 1640 14500 0,8 59 820 1960X1415X1700 3430



Dữ liệu kỹ thuật chính của Máy biến áp dầu 10KV-S13 / 14

Công suất định mức
(KVA)		 Cao
Vôn
(KV)		 Khai thác
Phạm vi		 Thấp
Vôn
(KV)		 Tần số
(Hz)		 Kết nối
Biểu tượng		 Mất không tải
(W)		 mất tải
(W)		 Không có tải trọng hiện tại
(%)		 Mức độ ồn
(dB)		 Ngắn mạch
trở kháng (%)		 Máy đo
A x B
(mm x mm)

Kích thước

L * W * H (mm)

 Trọng lượng (KG)
S13 S14 S13 S14
30

6

6,3

6.6

10

10,5

11

± 5%

± 2X 2,5%

 0,4 50 D, yn11 Y. ynO 80 80 630/600 505/480 1,4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1,2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0,97 52 400X40C 1060 X 715X1040 495
100 150 150 1580/1500 1265/1200 0,97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0,84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0,84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0,74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0,64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0,64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0,54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0,54 60 660X66C 1465 X 980X1390 1648
630 570 570 6200 4960 0,54 60 4,5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0,48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0,42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0,36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0,36 69 820X82C 1970X1430X1700

3500
