Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV 24KV | Hiện hành: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| Ngắt dòng điện: | 25KA | Loại: | Loại cố định |
| Tiêu chuẩn: | GB, IEC, ISO | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Làm nổi bật: | Bộ ngắt mạch trong nhà 1250A,Bộ ngắt mạch trong nhà 25KA,Bộ ngắt mạch 12KV cực nhúng |
||

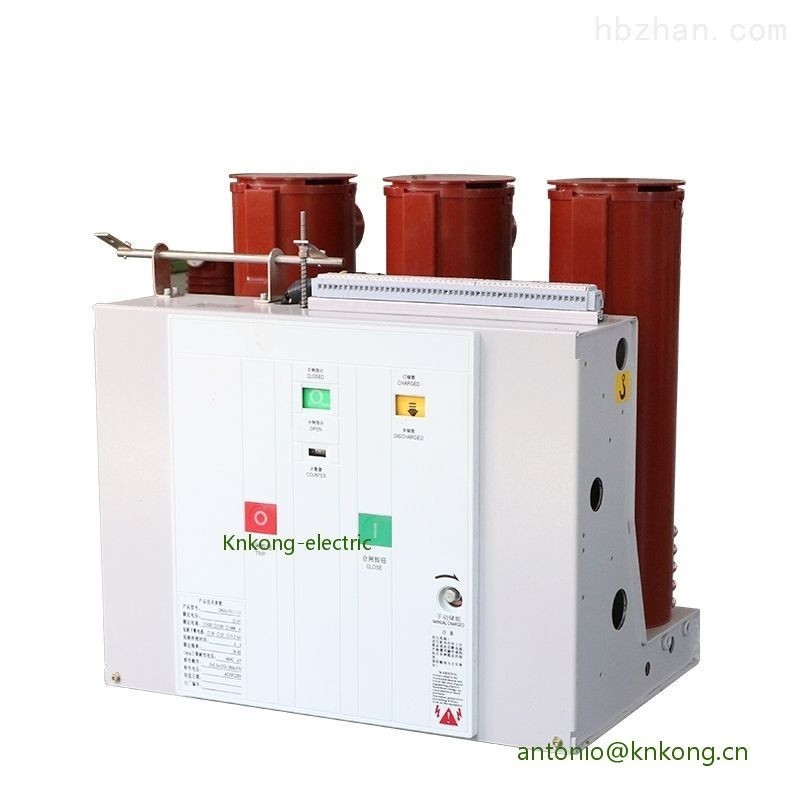

VS1-12KV 1250A trong nhà VCB 25KA với cực nhúng
Điện áp: 12KV 24KV
Dòng điện: 630A 1250A 2000A
Dòng phá vỡ: 20KA
Loại: Cố định
Tổng quan về sản phẩm
Máy cắt chân không nhúng dòng VS1-12 do KNKONG-ELECTRIC sản xuất được sử dụng cho thiết bị đóng cắt trong nhà 12kV, 24KV AC 50Hz / 60Hz trong nhà, là thiết bị điều khiển và bảo vệ tốt nhất cho các doanh nghiệp công nghiệp, mỏ và thiết bị trạm biến áp.Cơ chế vận hành lò xo của bộ ngắt mạch là một thiết kế khung độc lập kiểu mô-đun, thường được sử dụng trong thiết bị đóng cắt cố định KYN28-12 (24).Những bộ ngắt mạch này có thể được lắp đặt cố định hoặc có thể được sử dụng với xe đẩy khi sử dụng phiên bản có thể rút ra.
Các thông số kỹ thuật
| Không. | Mục | Bài học | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 | | Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV | 42 (pha-pha, pha-đất) | |||||
| Điện áp chịu xung chiếu sáng (đỉnh) | 75 (pha-pha, pha-đất) | ||||||||
4 | |
MỘT | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA | 20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3sO / C-180s-O / C | |||||||
| 11 | Thời gian ngắt dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT | 630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm | 3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên lạc đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha | bệnh đa xơ cứng
| ≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) | bệnh đa xơ cứng
| 1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian | bệnh đa xơ cứng
| ≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
25 | |
μ Ω | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
27 | Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V | 24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
