Thông tin chi tiết sản phẩm:
|
| Đánh giá điện áp: | 40,5kV | Đánh giá hiện tại: | 630A 1250A 2500A |
|---|---|---|---|
| Tần suất đánh giá: | 50Hz | Tiêu chuẩn: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Có sẵn | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch VCB trong nhà,Cực nhúng VCB trong nhà,Bộ ngắt mạch VCB VS1-40 |
||

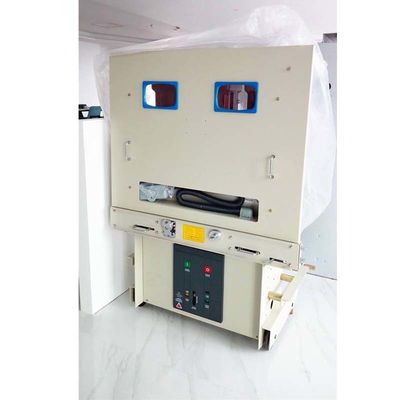

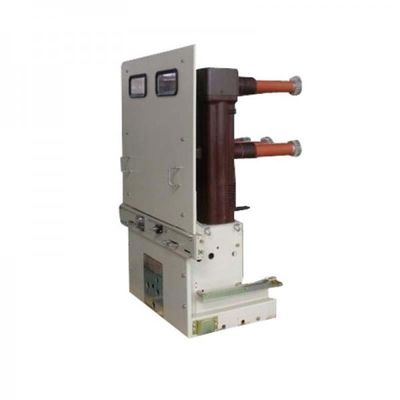

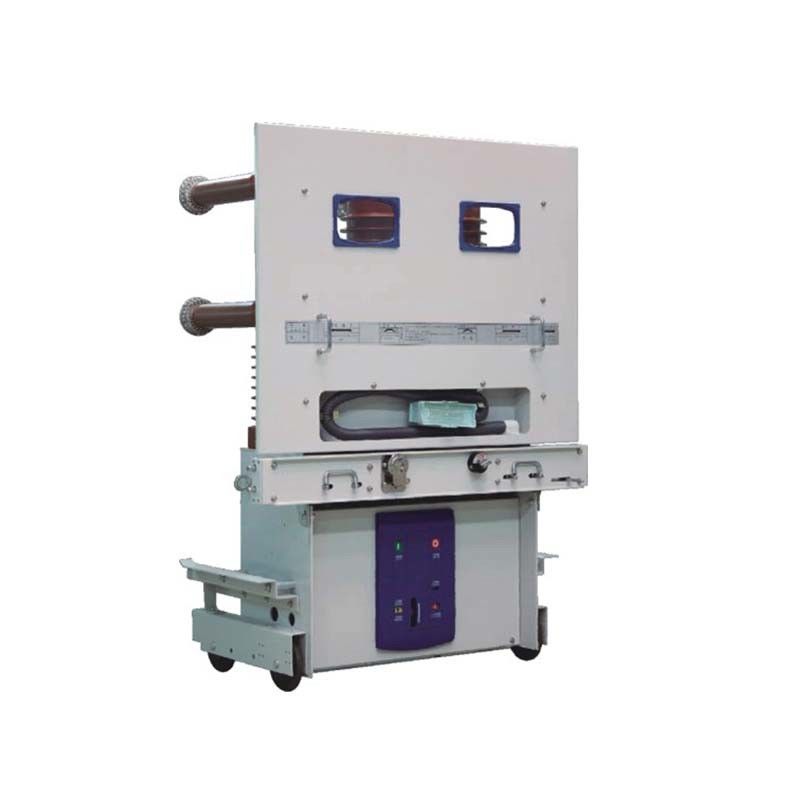

Giơi thiệu sản phẩm
Đặc điểm cấu trúc
1. Cơ chế vận hành lò xo mô-đun đáng tin cậy: cách bố trí cơ chế vận hành lò xo theo kiểu hướng lên, có chức năng lưu trữ năng lượng bằng tay và năng lượng lưu trữ điện;Kích thước nhỏ, độ cứng tổng thể và hiệu suất tốt
2. Cấu trúc vỏ bọc (VS1-40.5): Buồng chữa cháy chân không của mạch chính nằm bên trong trống cách điện kín; Vật liệu của trống cách điện là nhựa epoxy có các đặc tính cơ và điện đáng tin cậy.Sử dụng quy trình đúc APG tiên tiến, trống cách điện có vai trò hỗ trợ và hiệu ứng cách nhiệt giữa các pha và tương đối
3. Cấu trúc cực bao bọc (VS1-40.5E): Mạch dẫn điện sử dụng cực bao bọc rắn; Sử dụng quá trình đúc APG tiên tiến, đặt bộ ngắt chân không và các bộ phận khác (đối với mạch chính) rắn được bao bọc bằng vật liệu epoxy, tạo thành mô-đun mạch chính.Với thiết kế váy đôi bên trong và bên ngoài, cực có các tính năng như khoảng cách len lỏi lớn, độ bền cơ học cao, độ chính xác của bộ phận cao, ít bộ phận hơn, không có điều chỉnh thứ cấp và bề mặt nhỏ
4. Mô-đun chức năng bật-tắt tiêu chuẩn: Cơ cấu lò xo thiết kế theo mô-đun, bao gồm hai mô-đun chức năng: đóng và mở;Nó có các đặc điểm của bảo trì thuận tiện, thay thế nhanh chóng và thời gian bảo trì ngắn;Không điều chỉnh lại toàn bộ cơ chế hoạt động của bộ ngắt mạch sau khi thay thế mô-đun đóng và ngắt, điều này có thể làm giảm công việc bảo trì
5. Khả năng hoán đổi và thích ứng của xe đẩy tay tốt hơn, kích thước lắp đặt và ZN85, VD4 và các sản phẩm khác;Khả năng phá vỡ mạnh mẽ, tuổi thọ dài
Tình trạng dịch vụ bình thường
|
Độ cao |
≤1000m |
|
|
Nhiệt độ môi trường xung quanh |
Max |
+ 40 ℃ |
|
Min |
-15 ℃ |
|
|
Độ ẩm môi trường xung quanh: Độ ẩm trung bình tối đa |
24 giờ ≤95% |
|
|
1 tháng ≤90% |
||
|
Áp suất hơi nước tối đa |
24 giờ ≤2.2kpa |
|
|
1 tháng ≤1,8kpa |
||
Không khí xung quanh không có ô nhiễm rõ ràng về khói bụi, khí ăn mòn hoặc dễ cháy, hơi nước hoặc sương mù
Thông số kỹ thuật VS1-40.5 / E
|
Không. |
Mục |
Đơn vị |
Tham số |
|
1 |
Điện áp định mức |
KV |
40,5 |
|
2 |
Tần số định mức |
Hz |
50 |
|
3 |
Điện áp chịu đựng tần số công suất định mức / 1 phút |
KV |
95 |
|
4 |
Điện áp chịu xung chiếu sáng định mức |
KV |
185 |
|
5 |
Đánh giá hiện tại |
A |
630 1250 1600 2000 2500 |
|
6 |
Dòng ngắt ngắn mạch định mức |
KA |
20 25 31,5 |
|
7 |
Dòng điện chịu đựng trong thời gian ngắn được đánh giá |
KA |
20 25 31,5 |
|
số 8 |
Dòng đánh dấu ngắn mạch định mức |
KA |
5063 80 |
|
9 |
Giá trị đỉnh danh định của dòng điện chịu đựng |
KA |
5063 80 |
|
10 |
Thời gian ngắn mạch định mức |
S |
4 |
|
11 |
Trình tự hoạt động định mức |
O-0,3s-CO-180s-CO |
|
