Thông tin chi tiết sản phẩm:
|
| Xưởng sản xuất: | KNKONG | Vôn: | 12KV |
|---|---|---|---|
| Hiện hành: | 20KA / 25KA / 31,5KA / 40KA | Kiểu: | máy hút bụi |
| Ba Lan: | 3 | Tiêu chuẩn: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| Điểm nổi bật: | Bộ ngắt mạch chân không VCB,Bộ ngắt mạch 3 pha VS1-12,Bộ ngắt mạch chân không VCB 40KA |
||

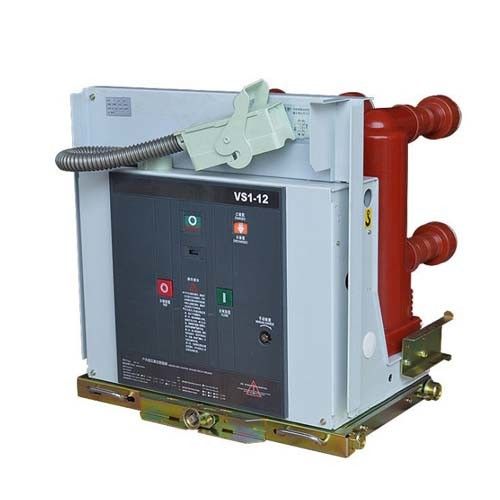

Bộ ngắt mạch chân không VCB 12kv, 3 pha AC 50 / 60Hz Sê-ri VS1-12
Giơi thiệu sản phẩm
"Máy cắt chân không cao áp" được đặt tên vì môi chất dập tắt hồ quang và môi chất cách điện trong khe hở tiếp xúc sau khi dập tắt hồ quang đều là chân không;Máy cắt chân không có kích thước nhỏ, trọng lượng nhẹ, thích hợp cho việc vận hành thường xuyên, dập hồ quang mà không cần bảo dưỡng.Ưu điểm, nó phổ biến hơn trong mạng lưới phân phối.
Máy cắt chân không VS1-Series VCB áp dụng cho thiết bị đóng cắt trong nhà 3-12kV, 3 pha AC 50 / 60Hz và có thể dùng làm bộ phận bảo vệ và điều khiển cho các thiết bị trạm biến áp cơ sở công nghiệp và mỏ.Với thiết kế khung mô-đun và độc lập cho các cơ chế hoạt động bằng lò xo của chúng, bộ ngắt mạch VS1 có thể hoạt động với thiết bị đóng cắt cố định và đặt giữa KYN28.Những bộ ngắt mạch này có thể lắp đặt cố định và lắp ráp với xe tải như một bộ phận xe đẩy tay
Tình trạng dịch vụ bình thường
| Độ cao | ≤1000m | |
| Nhiệt độ môi trường xung quanh | Max | + 40 ℃ |
| Min | -15 ℃ | |
|
Độ ẩm môi trường xung quanh: Độ ẩm trung bình tối đa |
24 giờ ≤95% | |
| 1 tháng ≤90% | ||
| Áp suất hơi nước tối đa | 24 giờ ≤2.2kpa | |
| 1 tháng ≤1,8kpa | ||
VS1 Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 24/12 | ||||||
| 2 | Tần số định mức | Hz | 50 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rms) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở 3 pha không đồng thời |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
