Thông tin chi tiết sản phẩm:
|
| Vôn: | 40,5 KV | Hiện hành: | 630/1250/1600/2000 / 2500A |
|---|---|---|---|
| tần số: | 50 / 60Hz | Standerds: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Yêu cầu qua email | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch chân không cao áp VS1-40,5T VCB,Bộ ngắt mạch chân không trong nhà VS1-40 |
||

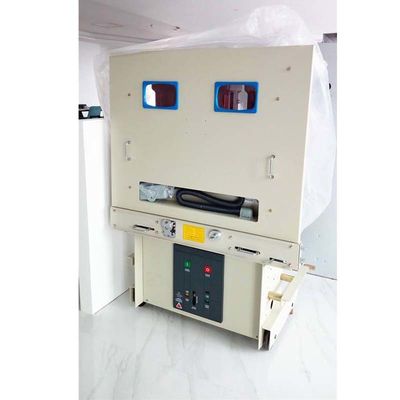

Bộ ngắt mạch chân không cao áp trong nhà loại VS1-40.5T Nguồn cung cấp thiết bị điện
Giơi thiệu sản phẩm
Cầu dao chân không trong nhà -40.5 (kiểu mô-đun) thích hợp cho các thiết bị điện áp cao trong nhà có điện áp danh định 40,5kV và AC ba pha 50Hz.Nó có thể được sử dụng như các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện và trạm biến áp làm dòng tải, dòng quá tải và ngắn mạch.Đối với mục đích sử dụng hiện tại, nó thích hợp cho hoạt động thường xuyên.
Đặc điểm cấu trúc
1. Cơ chế vận hành lò xo mô-đun đáng tin cậy: cách bố trí cơ chế vận hành lò xo theo kiểu hướng lên, có chức năng lưu trữ năng lượng bằng tay và năng lượng lưu trữ điện;Kích thước nhỏ, độ cứng tổng thể tốt và hiệu suất
2. Kết cấu tay áo (VS1-40.5): Buồng chữa cháy chân không của mạch chính nằm bên trong trống cách điện kín;Vật liệu của trống cách điện là nhựa epoxy có tính chất cơ và điện đáng tin cậy.Sử dụng quy trình đúc APG tiên tiến, trống cách điện có vai trò hỗ trợ và hiệu ứng cách nhiệt giữa các pha và tương đối
3. Cấu trúc cực đóng gói (VS1-40.5E): Mạch dẫn điện sử dụng cực đóng gói rắn;Sử dụng quy trình đúc APG tiên tiến, đặt bộ ngắt chân không và các bộ phận khác (đối với mạch chính) rắn được bao bọc bằng vật liệu epoxy, tạo thành mô-đun mạch chính.Với thiết kế váy đôi bên trong và bên ngoài, cực có các tính năng như khoảng cách len lỏi lớn, độ bền cơ học cao, độ chính xác của bộ phận cao, ít bộ phận hơn, không có điều chỉnh thứ cấp và bề mặt nhỏ
4. Mô-đun chức năng bật-tắt tiêu chuẩn: Cơ cấu lò xo thiết kế theo mô-đun, bao gồm hai mô-đun chức năng: đóng và mở;Nó có các đặc điểm là bảo trì thuận tiện, thay thế nhanh chóng và thời gian bảo trì ngắn;Không điều chỉnh lại toàn bộ cơ chế hoạt động của bộ ngắt mạch sau khi thay thế mô-đun đóng và ngắt, điều này có thể làm giảm công việc bảo trì
5. Khả năng thay thế và thích ứng của xe đẩy tay tốt hơn, kích thước lắp đặt và ZN85, VD4, và các sản phẩm khác;Khả năng phá vỡ mạnh mẽ, tuổi thọ dài
Tình trạng dịch vụ bình thường
1. Nhiệt độ môi trường: -15 ℃ - + 40 ℃, nhiệt độ trung bình không quá 35 ℃ trong 24 giờ
2. Độ cao so với mực nước biển: ≤1000m;
3. Độ ẩm tương đối: độ ẩm trung bình trong ngày không quá 95%;độ ẩm trung bình của tháng không quá 90%;
4. Áp suất hơi bão hòa: áp suất trung bình ngày không quá 2. 2kPa, độ ẩm trung bình tháng không quá l.8kPa;
5. Điều kiện môi trường: Nên lắp đặt ở những nơi không có bụi, khói, hóa chất xói mòn, khí dễ cháy và ô nhiễm khói mặn.
Thông số kỹ thuật VS1-40.5 / E
| Không. | Mục | Đơn vị | Tham số |
| 1 | Điện áp định mức | KV | 40,5 |
| 2 | Tần số định mức | Hz | 50 |
| 3 | Điện áp chịu đựng tần số công suất định mức / 1 phút | KV | 95 |
| 4 | Điện áp chịu xung sét định mức | KV | 185 |
| 5 | Đánh giá hiện tại | A | 630 1250 1600 2000 2500 |
| 6 | Dòng ngắt ngắn mạch định mức | KA | 20 25 31,5 |
| 7 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | KA | 20 25 31,5 |
| số 8 | Dòng đánh dấu ngắn mạch định mức | KA | 50 63 80 |
| 9 | Giá trị đỉnh danh định của dòng điện chịu được | KA | 50 63 80 |
| 10 | Thời gian ngắn mạch định mức | S | 4 |
| 11 | Trình tự hoạt động định mức | O-0,3s-CO-180s-CO | |
| 12 | Giờ giải lao | bệnh đa xơ cứng | ≤80 |
| 13 | Độ bền cơ học | lần | 10000 |
| 14 | Dòng điện đánh thủng dải tụ điện đơn định mức | A | 400/630 |
| 15 | Thời gian ngắt dòng ngắn mạch định mức | lần | 30 |
| 16 | Kích thước (dài * rộng * cao) | mm | 1246 * 1700 * 905 |
| 17 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 |
| 18 | Cân nặng | Kilôgam | 466 |
Các thông số tính chất cơ học
| Không. | Mục | Đơn vị | Tham số |
| 1 | Khoảng trống giữa các địa chỉ liên hệ mở | mm | 18 ± 2 |
| 2 | Quá đột quỵ | 3,5 ~ 4 | |
| 3 | Công suất định mức của động cơ lưu trữ năng lượng | W | 230 |
| 4 | Thời gian lưu trữ năng lượng | S | ≤15 |
| 5 | Thời gian thoát khi đóng liên hệ |
bệnh đa xơ cứng |
≤3 |
| 6 | Đóng mở 3 pha không đồng thời | ≤2 | |
| 7 | Giờ giải lao | ≤70 | |
| số 8 | Làm thời gian | ≤90 | |
| 9 | Phanh trả lại | m | ≤3 |
| 10 | Tốc độ phá vỡ trung bình | bệnh đa xơ cứng | 1,7 ± 0,3 |
| 11 | Tốc độ làm trung bình | 0,7 ± 0,3 |
