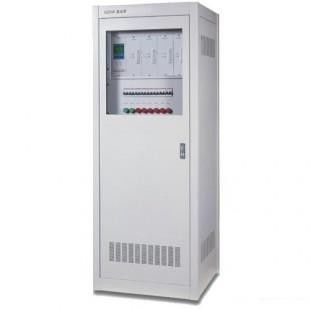

Tổng quan về sản phẩm
Để gỡ lỗi màn hình DC, hãy bật nguồn AC để kiểm tra xem thiết bị chuyển mạch nguồn kép AC có hoạt động bình thường hay không và điện áp của phần dưới của thiết bị chuyển đổi nguồn kép có bình thường hay không.Sau khi phần AC được kiểm tra bình thường, lần lượt đóng công tắc AC của mô-đun sạc, quan sát xem mô-đun có khởi động bình thường hay không và đo điện áp đầu ra và cực tính của mô-đun.Sau khi mô-đun sạc khởi động bình thường và điện áp đầu ra và cực tính chính xác, hãy bật công tắc bộ pin và mỗi công tắc thanh cái, đo xem điện áp và cực tính của phần dưới của công tắc bộ pin, thanh cái đóng và thanh cái điều khiển đều đúng và quan sát xem vôn kế đã được bật chưa.chống.
Những đặc điểm chính
Trí tuệ cao:
Mô-đun giám sát sử dụng màn hình LCD hiển thị ký tự Trung Quốc màn hình lớn, cảnh báo bằng âm thanh và ánh sáng.
Việc cài đặt thông số của từng bộ phận trong hệ thống có thể được thực hiện thông qua mô-đun giám sát.Module có chức năng điều chỉnh thông suốt điện áp và dòng điện đầu ra và có chức năng bù nhiệt độ sạc ắc quy.
Với nhiều cổng giao tiếp mở rộng, nó có thể được kết nối với nhiều loại thiết bị thông minh bên ngoài (như thiết bị kiểm tra pin, thiết bị theo dõi cách điện, v.v.).
Sự kết hợp của điện tử công suất hiện đại và công nghệ mạng máy tính cung cấp hỗ trợ "đo từ xa, điều khiển từ xa, tín hiệu từ xa và điều chỉnh từ xa" của hệ thống cung cấp điện để thực hiện hoạt động không cần giám sát.
Tự động quản lý và bảo vệ pin, tự động phát hiện điện áp đầu cuối pin theo thời gian thực, dòng điện sạc và xả, và kiểm soát năng lượng thông minh khi sạc nổi của pin, với cảnh báo quá áp và quá dòng acousto-quang của pin.
Hệ thống sử dụng thiết bị giám sát tích hợp theo dõi cách điện, phát hiện pin, lựa chọn đường tiếp đất, kích hoạt pin, điều chỉnh điện áp chuỗi silicon, tín hiệu trung tâm và các đơn vị chức năng khác, rất thuận tiện cho người dùng sử dụng;hệ thống áp dụng công nghệ đi dây "một dòng" độc đáo, rất thuận tiện cho công suất lớn. Hệ thống dây bên trong của hệ thống DC thuận tiện cho người dùng bảo trì.
● Mô-đun sạc sử dụng làm mát tự nhiên, giúp cải thiện đáng kể thời gian trung bình giữa các lần hỏng hóc và có thể được sử dụng ở những nơi có môi trường tương đối khắc nghiệt;
● Có thể cắm và rút mô-đun sạc dưới nguồn điện, giúp giảm đáng kể thời gian bảo trì trung bình;
● Áp dụng công nghệ chuyển mạch mềm quốc tế mới nhất và các thành phần chính sử dụng các sản phẩm có thương hiệu chất lượng cao;
● Phần cứng công nghệ chia sẻ dòng điện độc lập khác biệt thấp, sự mất cân bằng tối đa của dòng điện đầu ra giữa các mô-đun tốt hơn ± 5%;
● Các biện pháp chống sét và bảo vệ cách điện mức độ cao đáng tin cậy và thiết bị giám sát cách điện giám sát cách điện của hệ thống trong thời gian thực để đảm bảo an toàn cho hệ thống và cá nhân;
● Mô-đun giám sát sử dụng màn hình cảm ứng LCD màn hình lớn, cảnh báo bằng giọng nói người thực;
● Chương trình giám sát thông qua các ý tưởng thiết kế hướng đối tượng và lập trình mô-đun, có lợi cho việc bảo trì và nâng cấp chương trình;
● Việc cài đặt thông số của từng phần của hệ thống có thể được thực hiện thông qua mô-đun giám sát, với chức năng trợ giúp trực tuyến chi tiết;
● Sở hữu các chức năng nâng cao như điều chỉnh mượt mà điện áp đầu ra và dòng điện, tự động bù nhiệt độ pin, v.v.;
● Kết hợp công nghệ điện tử công suất hiện đại với công nghệ máy tính để thực hiện "đo từ xa, điều khiển từ xa, tín hiệu từ xa và điều chỉnh từ xa" của hệ thống cung cấp điện và thực hiện hoạt động không cần giám sát;
● Tự động quản lý và bảo vệ pin, theo dõi tự động thời gian thực của điện áp đầu cuối pin, dòng điện sạc và xả cũng như điều khiển cân bằng pin và sạc nổi, với các cảnh báo quá áp và điện áp thấp và quá dòng acousto-quang của pin.
● Thiết bị có thể thực hiện hỗ trợ chương trình thông qua đường dây điện thoại công cộng để nhận ra mô-đun giám sát màn hình DC và chẩn đoán từ xa.
Kỹ thuật
1) Độ chính xác của phép đo AC: 220V và 380V ± 15% trong phạm vi ≤ 1,0%
2) Độ chính xác của phép đo DC:
Điện áp bus điều khiển: trong phạm vi 110V ~ 240V ≤ 0,5%
Điện áp bus kết hợp: 286V ~ 198V phạm vi ≤ 0,5%
Điện áp sạc: 286V ~ 198V phạm vi ≤ 0,5%
Điện áp pin: 12,5V ± 10%, phạm vi ≤ 0,5%
Điều khiển mẹ, dòng sạc: trong phạm vi 10% Tức là ~ 100% Tức là ≤ 0,5%
3) Thông số điều khiển sạc: điện áp đầu ra của cổng điều chỉnh (DC): điều khiển 0 ~ 8.0V (100mA)
4) Phát hiện nhiệt độ: nhiệt độ phòng 1 pin -40 ℃ ~ 125 ℃, kiểm tra nhiệt độ pin 109 -55 ℃ ~ 125 ℃
5) Phát hiện trực tuyến pin: Sơ đồ màn hình DC 256 kênh
6) Phát hiện trực tuyến cách điện: 8 ~ 64 kênh, có thể được tùy chỉnh
7) Phát hiện trạng thái chuyển mạch nhánh: 8 ~ 64 kênh
8) Kiểm soát chuỗi silicon: Cấp độ 5
9) Bản ghi lỗi: 64 bản ghi
10) Tiếp điểm rơ le: 220V / 2A
