Thông tin chi tiết sản phẩm:
|
| Đánh giá điện áp: | 12KV | Đánh giá hiện tại: | 630-1250A |
|---|---|---|---|
| Tần suất đánh giá: | 50 / 60Hz | Tiêu chuẩn: | GB ISO IEC |
| OEM / ODM: | Vui lòng vẽ CDA của bạn | Nguyên: | Trung Quốc |
| Điểm nổi bật: | Thiết bị đóng cắt RMU cách điện bằng khí,Thiết bị đóng cắt SF6 GIS HXGN15-12 RMU,Thiết bị đóng cắt RMU 12KV |
||

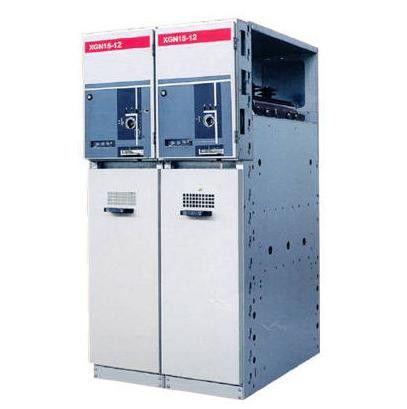

GB ISO 36KV Thiết bị đóng cắt trung thế cách điện bằng khí Đơn vị chính
SF6 RMU HXGN15 Dòng 12KV GIS GB ISO IEC
Giơi thiệu sản phẩm
Chung
Đây là loại thiết bị đóng cắt RMU sử dụng SF6 làm phương tiện dập tắt hồ quang với các tiếp điểm mở kép, 3 vị trí làm việc và tiếp điểm xoay được đặt trong một lớp vỏ nhựa epoxy của một cấu trúc được gia cố.Mỗi bồn chứa khí phải được thông qua tính năng phát hiện rò rỉ khí heli trước khi được nạp đầy 0,045Mpa SF6 (Kiểm tra bất kỳ sự rò rỉ nào để đảm bảo có thể được lắp đặt theo chiều dọc hoặc chiều ngang).
Môi trường dịch vụ
Thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | |||
| 1 | Điện áp định mức | kV | 12 | 24 | 36 | |
| 2 | Tần số định mức | Hz | 50/60 | |||
| 3 | Đánh giá hiện tại | A | 630 (1250 *) | |||
| 4 |
Tần số nguồn 1 phút chịu được điện áp |
ướt | kV | 38 | 50 | 70 |
| khô | kV | 48 | 60 | 85 | ||
| 5 | Điện áp chịu xung sét | kV | 75 | 125/150 | 170 | |
| 6 | Dòng ngắn mạch định mức (đỉnh) | kA | 80 | 63 | 63 | |
| 7 | Tải hoạt động định mức và dòng điện ngắt mạch đóng | A | 63 | 50 | 50 | |
| số 8 | Đánh giá chuyển giao hiện tại | A | 1700 | 1200 | 1200 | |
| 9 | Ngắn mạch định mức tạo ra dòng điện (đỉnh) | kA | 80 | 63 | 63 | |
| 10 | Dòng điện đứt cáp định mức (dòng) sạc | A |
50 và 10 50/10 |
|||
| 11 | Dòng điện đứt cáp do lỗi nối đất | A | 20 | 20 | 20 | |
| 12 | Dòng điện chịu định mức (đỉnh) | kA | 80 | 63 | 63 | |
| 13 | Dòng điện chịu đựng trong thời gian ngắn (2 giây) | kA | 25 | 20 | 20 | |
| 14 | Cơ chế cuộc sống | lần | 5000 | 2000 | 2000 | |
Lưu ý: Đối với ngắt mạch ngắn mạch và dòng điện cao nhất dựa trên kết hợp Cầu chì cộng
Các thành phần tùy chọn:
Hoạt động điện-AC 220 / 110V;DC 24/48/110 / 220V
Tiếp điểm phụ 5 NO 5 NC
Bộ cầu chì đầy đủ
Giao diện truyền thông FTU
