Thông tin chi tiết sản phẩm:
|
| Điện áp định mức: | 12KV | Đánh giá hiện tại: | 630-1250A |
|---|---|---|---|
| Tần số định mức: | 50 / 60Hz | Kiểu: | Tải đơn vị chuyển đổi |
| OEM / ODM: | Vui lòng chia sẻ bản vẽ CDA của bạn | Nguyên: | Trung Quốc |
| Điểm nổi bật: | Công tắc tải Thiết bị đóng cắt cách điện bằng khí,Thiết bị đóng cắt cách điện bằng khí 12KV RMU,Thiết bị đóng cắt cách điện bằng khí SF6 |
||

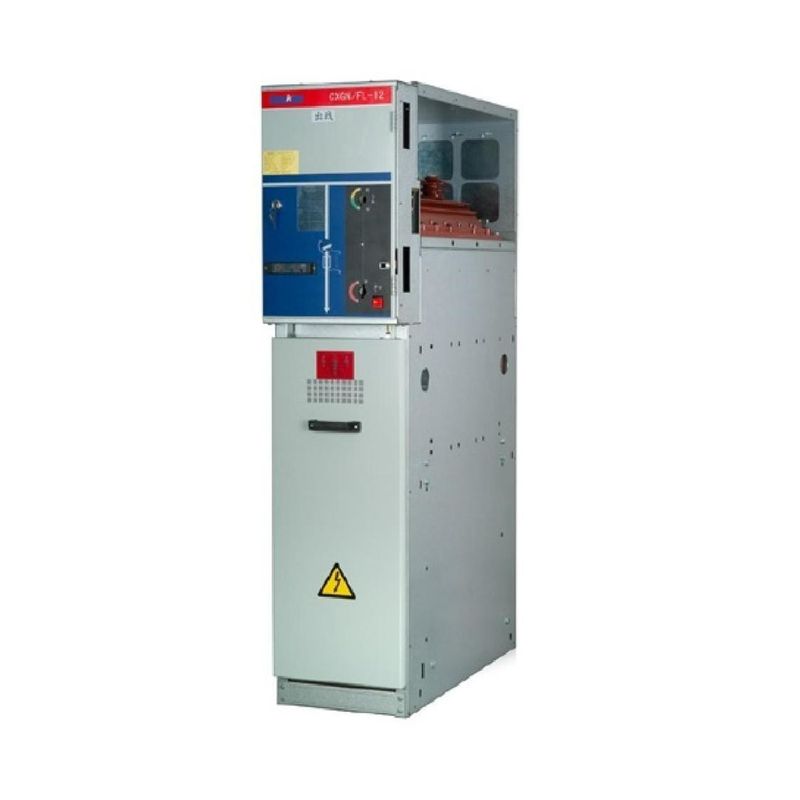

Mô-đun chuyển mạch tải SF6 RMU HXGN15 12KV GIS GB ISO IEC
Giơi thiệu sản phẩm
Chung
Công tắc phụ tải cho tủ cấp nguồn gọi chung là module C, thường được sử dụng trong các tủ điện cao áp ba pha 5 dây.
Bộ chuyển mạch tải được gọi là khối C bao gồm thanh cái, công tắc tải / đất ba trạm, cơ cấu vận hành lò xo đơn ba trạm, có hai công tắc tải độc lập và đất, lỗ vận hành công tắc, công tắc tải và chỉ báo vị trí công tắc tiếp đất, cho biết chỉ báo điện áp lò của vỏ, v.v.
Môi trường dịch vụ
Thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | |||
| 1 | Điện áp định mức | kV | 12 | 24 | 36 | |
| 2 | Tần số định mức | Hz | 50/60 | |||
| 3 | Đánh giá hiện tại | A | 630 (1250 *) | |||
| 4 |
Tần số nguồn 1 phút chịu được điện áp |
ướt | kV | 38 | 50 | 70 |
| khô | kV | 48 | 60 | 85 | ||
| 5 | Điện áp chịu xung sét | kV | 75 | 125/150 | 170 | |
| 6 | Dòng ngắn mạch định mức (đỉnh) | kA | 80 | 63 | 63 | |
| 7 | Tải hoạt động định mức và dòng điện ngắt mạch đóng | A | 63 | 50 | 50 | |
| số 8 | Đánh giá chuyển giao hiện tại | A | 1700 | 1200 | 1200 | |
| 9 | Ngắn mạch định mức tạo ra dòng điện (đỉnh) | kA | 80 | 63 | 63 | |
| 10 | Dòng điện đứt cáp định mức (dòng) sạc | A |
50 và 10 50/10 |
|||
| 11 | Dòng điện đứt cáp do lỗi nối đất | A | 20 | 20 | 20 | |
| 12 | Dòng điện chịu định mức (đỉnh) | kA | 80 | 63 | 63 | |
| 13 | Dòng điện chịu đựng trong thời gian ngắn (2 giây) | kA | 25 | 20 | 20 | |
| 14 | Cơ chế cuộc sống | lần | 5000 | 2000 | 2000 | |
Lưu ý: Đối với ngắt mạch ngắn mạch và dòng điện cao nhất dựa trên kết hợp Cầu chì cộng
Các thành phần tùy chọn:
Hoạt động điện-AC 220 / 110V;DC 24/48/110 / 220V
Tiếp điểm phụ 5 NO 5 NC
Bộ cầu chì đầy đủ
Giao diện truyền thông FTU
