380V, 50/60 Hz
Thiết kế mô-đun, lắp ráp dễ dàng
Bao vây: Max.IP40
CCC, ISO9001, GB7251, IEC439
Gửi cho chúng tôi SLD (Bản vẽ đường đơn) hoặc các yêu cầu của bạn, chúng tôi thiết kế kế hoạch thiết bị đóng cắt cho bạn

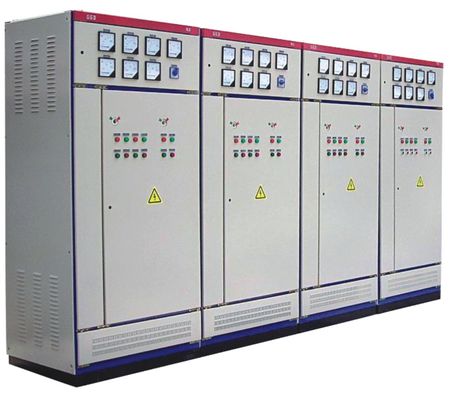

Chung
Được sử dụng cho những người sử dụng điện như nhà máy điện, trạm biến áp, nhà máy và hầm mỏ, là AC 50-60Hz, dòng điện làm việc danh định lên đến 3150A trong hệ thống phân phối điện, như bộ chuyển đổi nguồn, phân phối và điều khiển nguồn điện, chiếu sáng và thiết bị phân phối điện.
Sản phẩm có các đặc tính ổn định nhiệt và động tốt, cấu trúc mới lạ và hợp lý, sơ đồ điện thực tế, khả năng sử dụng nối tiếp mạnh mẽ và mức độ bảo vệ cao.Nó có thể được sử dụng như một sản phẩm cập nhật.
Việc lựa chọn các thành phần điện
A. Tủ GGD chủ yếu sử dụng các thành phần điện tiên tiến hơn có thể được sản xuất hàng loạt ở Trung Quốc, chẳng hạn như DW45, MCCB, DZ20, DW15, v.v. Đồng thời, nó cũng giữ lại một số thành phần có thể sử dụng được dựa trên kinh tế và các nguyên tắc hợp lý và trên cơ sở xem xét đầy đủ tính khả thi.Các sản phẩm cũ như DZ10, v.v., không sử dụng các linh kiện điện quá cũ.
B. Công tắc dao xoay HD13BX và HS13BX là các thành phần đặc biệt được NLS thiết kế để đáp ứng nhu cầu về cấu trúc độc đáo của tủ GGD.Nó thay đổi phương thức hoạt động của cơ chế và giữ lại những ưu điểm của các sản phẩm cũ.Nó là một loại linh kiện điện mới thiết thực..
C. Nếu bộ phận thiết kế lựa chọn các thành phần điện mới có hiệu suất tốt hơn và công nghệ tiên tiến hơn theo nhu cầu của người sử dụng, vì GGD có tính linh hoạt trong lắp đặt tốt, thì nói chung sẽ không gây khó khăn trong chế tạo và lắp đặt do các thành phần điện được cập nhật.
D. Để cải thiện hơn nữa độ ổn định động của mạch chính, NLS đã thiết kế một kẹp bus kết hợp kiểu ZMJ và giá đỡ cách điện cho tủ GGD.Kẹp thanh cái được làm bằng vật liệu hợp kim PPO có độ bền cao, chống cháy cao, có độ bền cách điện cao, hiệu suất tự chữa cháy tốt và cấu trúc độc đáo.Nó có thể dễ dàng kết hợp thành kẹp thanh cái đơn hoặc kẹp thanh cái kép bằng cách điều chỉnh khối xây dựng.Giá đỡ cách điện là một cấu trúc đúc kiểu tay áo với chi phí thấp và độ bền cao, giải quyết được khuyết điểm về khoảng cách leo không đủ của các sản phẩm cũ.
Đặc trưng
1. Cửa thiết bị được trang bị các bộ phận điện được nối với khung bằng dây đồng mềm nhiều sợi.Các bộ phận lắp đặt trong tủ và khung được kết nối bằng vít có khía, toàn bộ tủ tạo thành một mạch bảo vệ nối đất hoàn chỉnh.
2. Sơn nướng hình màu cam bằng polyester được sử dụng cho phần thân tủ.Độ bám dính mạnh và kết cấu tốt.Toàn bộ tủ có tông màu mờ, tránh hiệu ứng chói mắt và tạo môi trường thị giác thoải mái hơn cho nhân viên làm nhiệm vụ.
3. Nắp trên của tủ có thể được tháo ra khi cần thiết để thuận tiện cho việc lắp ráp và điều chỉnh bus chính tại chỗ.Bốn góc của nóc tủ được trang bị các vòng nâng để nâng hạ và vận chuyển hàng hóa.
4. Cấp bảo vệ thân tủ là IP30, và người dùng cũng có thể lựa chọn giữa IP20 ~ IP40 tùy theo yêu cầu của môi trường sử dụng.
