Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV | Hiện hành: | 1250A |
|---|---|---|---|
| Phá vỡ dòng điện: | 25kA | Kiểu: | Có thể rút tiền |
| Nguyên: | Trung Quốc | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch chân không dòng VS1,Bộ ngắt mạch chân không cực nhúng,Bộ ngắt mạch chân không mô-đun VCB |
||

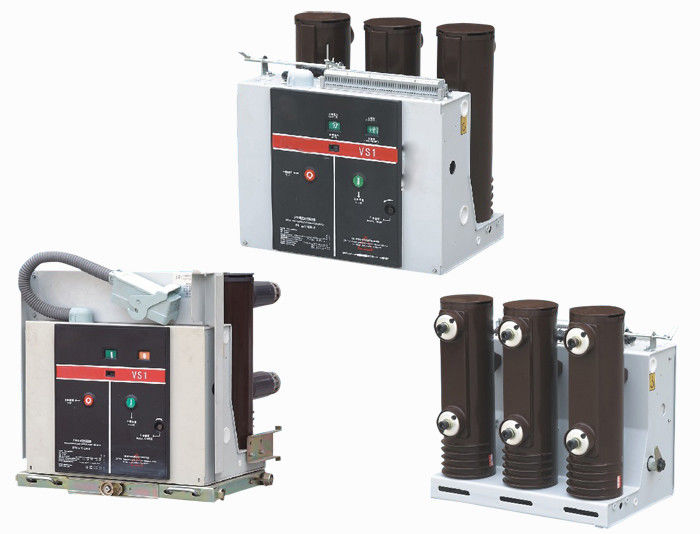

Bộ ngắt mạch chân không dòng VCB 12KV 1250A VS1
Điện áp: 12KV
Hiện tại: 1250A
Dòng phá vỡ: 25KA
Loại: có thể rút
Tổng quan về sản phẩm
Cực nhúng VS1-Series.Máy cắt chân không áp dụng cho thiết bị đóng cắt trong nhà 12kV, ba pha AC 50Hz và có thể dùng làm bộ phận bảo vệ và điều khiển cho các thiết bị trạm biến áp cơ sở công nghiệp và mỏ.Với thiết kế mô-đun và khung độc lập cho các cơ chế hoạt động bằng lò xo của chúng, bộ ngắt mạch VS1-Series có thể hoạt động với thiết bị đóng cắt cố định và đặt giữa KYN28-12 (24).Những bộ ngắt mạch này có thể lắp đặt cố định và lắp ráp với xe tải như một bộ phận xe đẩy tay
Các tiêu chuẩn áp dụng
1EC62271-100 Thiết bị đóng cắt và điều khiển cao áp-Phần 100: Máy cắt dòng điện xoay chiều
Mạch thứ cấp
Máy cắt chân không VS1-Series áp dụng thiết kế mô-đun cho bảng mạch điều khiển thứ cấp của chúng.Kết nối điện của các cơ cấu sử dụng phích cắm tự buộc cao cấp, vừa tạo điều kiện thay thế vừa đảm bảo kết nối điện đáng tin cậy
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng phá vỡ tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
