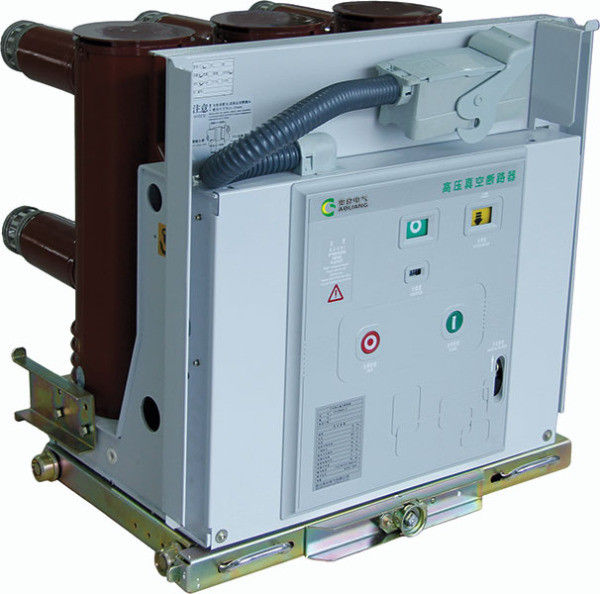

Bộ ngắt mạch chân không dòng VS1 12KV 630-1250A
Điện áp: 12KV
Hiện tại: 630-1250A
Dòng phá vỡ: 20KA
Loại: có thể rút
Tổng quan về sản phẩm
Cực nhúng VS1-Series.Máy cắt chân không áp dụng cho thiết bị đóng cắt trong nhà 12kV, ba pha AC 50Hz và có thể dùng làm bộ phận bảo vệ và điều khiển cho các thiết bị trạm biến áp cơ sở công nghiệp và mỏ.Với thiết kế mô-đun và khung độc lập cho các cơ chế hoạt động bằng lò xo của chúng, bộ ngắt mạch VS1-Series có thể hoạt động với thiết bị đóng cắt cố định và đặt giữa KYN28-12 (24).Những bộ ngắt mạch này có thể lắp đặt cố định và lắp ráp với xe tải như một bộ phận xe đẩy tay
Các tiêu chuẩn áp dụng
1EC62271-100 Thiết bị đóng cắt và điều khiển cao áp-Phần 100: Máy cắt dòng điện xoay chiều
Mạch thứ cấp
Máy cắt chân không VS1-Series áp dụng thiết kế mô-đun cho bảng mạch điều khiển thứ cấp của chúng.Kết nối điện của các cơ cấu sử dụng phích cắm tự buộc cao cấp, vừa tạo điều kiện thay thế vừa đảm bảo kết nối điện đáng tin cậy
Bộ đệm dầu hiệu suất cao
Bộ đệm chống đứt hiệu suất cao có thể làm giảm rõ rệt biên độ vọt lố và dội lại của tiếp điểm chuyển động của bộ ngắt mạch chân không trong quá trình ngắt, do đó tránh mất độ bền cơ học do sự mỏi một phần của ống thổi ngắt quãng chân không do quá tải tiếp điểm chuyển động.Khi biên độ bật lại của tiếp điểm chuyển động giảm, Không tìm thấy sự đánh lửa lại và bắt đầu lại trong quá trình thử nghiệm dải tụ điện đóng cắt
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng phá vỡ tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
An toàn vận hành
Với chức năng bảo vệ khóa chống sự cố, các thiết bị ngắt mạch này, làm việc trong tủ thiết bị đóng cắt, có thể thực hiện các chức năng khóa liên động "năm bảo vệ", tránh sự cố và bảo vệ tối đa an toàn cá nhân của người vận hành.
Chỉ khi cầu dao và công tắc tiếp đất ở vị trí ngắt kết nối mới có thể đưa xe tải cầu dao đến vị trí bảo dưỡng từ vị trí thử nghiệm
Chỉ có thể đóng cầu dao khi ở vị trí bảo dưỡng / thử nghiệm.
Khi bộ ngắt mạch đã đóng, xe tải của nó không thể được lắp vào hoặc kéo ra ngoài mà chỉ có thể nhận ra khi bộ ngắt mạch ở vị trí ngắt kết nối.
Không thể kéo bộ ngắt mạch ở vị trí đóng từ vị trí bảo dưỡng đến vị trí thử nghiệm.
Không thể đóng cầu dao khi nó đang được lắp vào.
Khi đóng cầu dao, nếu tín hiệu đóng không được ngắt kịp thời, mạch điều khiển chống tác động bên trong sẽ cắt mạch đóng để tránh đóng lại nhiều lần (tùy chọn).
Nếu khóa đóng điện được chọn, cầu dao sẽ không thể đóng khi mạch thứ cấp không cung cấp điện hoặc nguồn điện được cung cấp không đáp ứng hoạt động bình thường của nam châm điện khóa (tùy chọn).
