Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV | Hiện hành: | 630A |
|---|---|---|---|
| Phá vỡ dòng điện: | 25kA | Kiểu: | đã sửa |
| Nguyên: | Trung Quốc | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch VCB loại cố định,Bộ ngắt mạch VCB khoảng cách 25KA,Bộ ngắt mạch VCB khoảng cách 12KV |
||

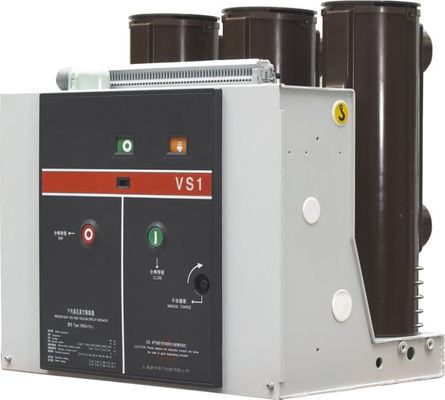

VS1-12 loại cố định 205 khoảng cách pha Bộ ngắt mạch chân không 12KV 630A
Điện áp: 12KV
Hiện tại: 630A
Dòng phá vỡ: 20KA
Loại: Cố định
Tổng quan về sản phẩm
Bộ ngắt mạch VS1-Series được Knkong phát triển độc lập hoàn chỉnh dựa trên ý tưởng thiết kế tiên tiến;nó áp dụng một cơ chế được mô-đun hóa, dễ dàng cài đặt, bảo trì, thử nghiệm và vận hành.So với bộ ngắt mạch VS1 thông thường.nó có tính năng ổn định hoạt động cao hơn, an toàn cao hơn và kéo dài tuổi thọ.Sản phẩm có thể đáp ứng nhu cầu ứng dụng của khách hàng trong hệ thống truyền tải và phân phối điện 12 kv và 24 kV, được ứng dụng rộng rãi trong các ngành công nghiệp như điện, năng lượng, kỹ thuật hóa dầu, luyện kim, sản xuất, giao thông, xây dựng và bảo vệ môi trường cũng như các doanh nghiệp quy mô lớn và các công trình trọng điểm quốc gia
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng phá vỡ tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
An toàn vận hành
