Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV | Hiện hành: | 2000A |
|---|---|---|---|
| Phá vỡ dòng điện: | 20-25KA | Kiểu: | đã sửa |
| Tiêu chuẩn: | GB, IEC, ISO | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch VCB 20KA,Bộ ngắt mạch VCB trong nhà IEC,Bộ ngắt mạch cố định 2000A |
||

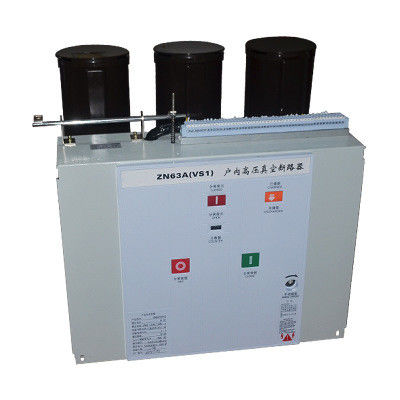

12KV 2000A loại cố định trong nhà VCB 205 khoảng cách pha VS1-12
Điện áp: 12KV
Hiện tại: 2000A
Dòng phá vỡ: 20KA
Loại: Cố định
Khoảng cách pha: 205
Tổng quan về sản phẩm
Máy cắt chân không phù hợp với thiết bị đóng cắt trong nhà 12kV, ba pha AC 50Hz, có thể dùng làm bộ bảo vệ và điều khiển cho các thiết bị trạm biến áp trong các xí nghiệp công nghiệp và mỏ.Cơ chế vận hành lò xo của bộ ngắt mạch dòng VS1 thông qua thiết kế khung mô-đun và độc lập, có thể hoạt động với thiết bị đóng cắt trung tâm và cố định KYN28-12 (24).Các bộ ngắt mạch này có thể được lắp đặt cố định hoặc lắp ráp với xe tải như một bộ phận xe đẩy
Bộ ngắt mạch VS1-Series là loại M2.c2 và kiểu E2
Bộ ngắt mạch Vs1-Series có sẵn cho môi trường.Không cần bảo trì và có khả năng hoạt động thường xuyên.So với các sản phẩm cầu dao truyền thống.Những cầu dao này có độ bền cơ học của chúng được nâng lên 20.000 ops từ 10.000 ops với một sự cải thiện đáng kể.Thử nghiệm điển hình đối với đánh thủng dòng điện dung cho thấy xác suất khởi động lại cực kỳ thấp.Các sản phẩm này có độ bền điện kéo dài và bảo trì miễn phí.
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng phá vỡ tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
