Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV | Hiện hành: | 630-2000A |
|---|---|---|---|
| Phá vỡ dòng điện: | 20-25KA | Kiểu: | đã sửa |
| Khoảng cách pha: | 310 | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Đã sửa lỗi bộ ngắt mạch 12KV,Bộ ngắt mạch khoảng cách 310 pha,Bộ ngắt mạch 12KV cơ chế mô-đun hóa |
||

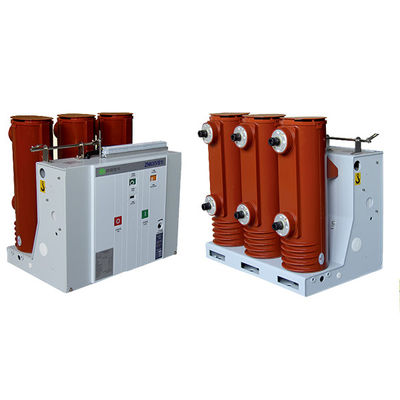

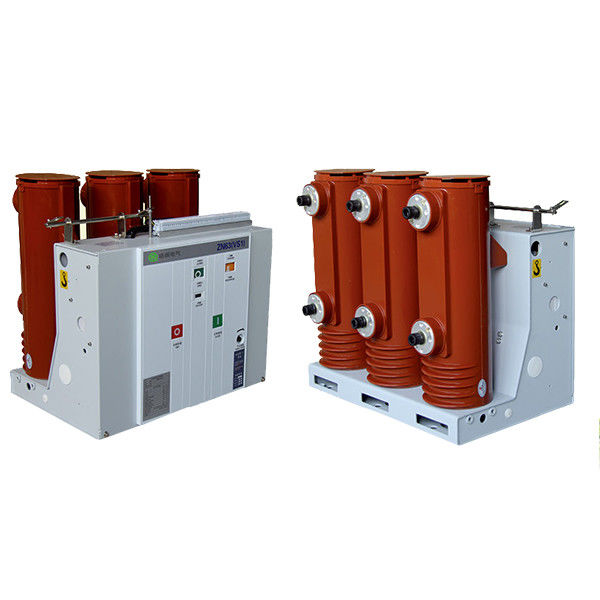

Cơ chế mô đun hóa bộ ngắt mạch 12KV cố định khoảng cách pha 310
Điện áp: 12KV
Hiện tại: 630-2000A
Dòng phá vỡ: 20KA
Loại: Cố định
Khoảng cách pha: 310
Tổng quan về sản phẩm
Bộ ngắt mạch dòng VS1 được Knkong phát triển hoàn toàn độc lập dựa trên các khái niệm thiết kế tiên tiến;nó áp dụng một cơ chế mô-đun để dễ dàng cài đặt, bảo trì, thử nghiệm và vận hành.So với bộ ngắt mạch VS1 truyền thống.Nó có độ ổn định hoạt động cao hơn, độ an toàn cao hơn và tuổi thọ dài hơn.Sản phẩm này có thể đáp ứng nhu cầu ứng dụng của khách hàng trong hệ thống truyền tải và phân phối điện 12 kV và 24 kV và được sử dụng rộng rãi trong điện lực, năng lượng, hóa dầu, luyện kim, sản xuất, giao thông vận tải, xây dựng, bảo vệ môi trường và các ngành công nghiệp khác cũng như các doanh nghiệp lớn và các công trình trọng điểm quốc gia
Bộ ngắt mạch VS1-Series có tính năng ổn định cao và độ tin cậy cao
Cơ chế của bộ ngắt mạch chân không dòng VS1 đã được tối ưu hóa đặc biệt cho các thành phần truyền dẫn.Cơ cấu lò xo mô-đun có ưu điểm là bảo trì thuận tiện, thời gian bảo dưỡng ngắn sau khi mất điện và tính linh hoạt mạnh mẽ của các bộ phận.Nó có khả năng tương thích tốt với bộ ngắt chân không, cải thiện đáng kể các thông số kỹ thuật và có hiệu suất tuyệt vời hơn.
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng phá vỡ tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
