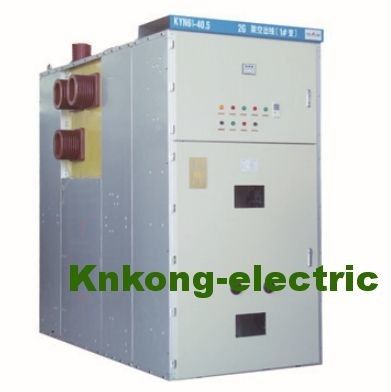

Thông tin chi tiết sản phẩm:
|
| Vật chất: | Metalclad | Vôn: | 36KV (dưới) |
|---|---|---|---|
| Hiện hành: | 630-2000A | tần số: | 50 / 60Hz |
| Xưởng sản xuất: | KNKONG-ĐIỆN | OEM / ODM: | Có sẵn |
| Điểm nổi bật: | Thiết bị đóng cắt vỏ kim loại 36KV MV,Thiết bị đóng cắt vỏ kim loại MV,Thiết bị đóng cắt kim loại trung thế |
||
Giơi thiệu sản phẩm
Môi trường làm việc:
a) Nhiệt độ không khí: -25 ℃ ~ + 40 ℃
b) Độ ẩm: Độ ẩm trung bình tháng 95%;Độ ẩm trung bình hàng ngày 90%.
c) Độ cao2500m
d) Không khí xung quanh dường như không bị ô nhiễm bởi khí, hơi ăn mòn và dễ cháy, v.v.
e) Không thường xuyên rung lắc mạnh
Thông số kỹ thuật
| vật phẩm | Đơn vị | Dữ liệu | |
| Điện áp định mức | KV | 40,5 | |
| Tần số đánh giá | Hz | 50 | |
| Đánh giá hiện tại | MỘT | 1250,1600,2000 | |
| Dòng ngắt ngắn mạch định mức | KA | 25,31,5 | |
| Xếp hạng Làm hiện tại (Đỉnh) | KA | 63,80 | |
| Dòng ổn định nhiệt 4s | KA | 25,31,5 | |
| Dòng điện động định mức (Đỉnh) | KA | 63,80 | |
| Mức cách điện định mức | Điện áp chịu đựng tần số nguồn 1min (rms) | KV | 95 |
| Điện áp chịu được xung sét (Đỉnh) | KV | 185 | |
| Điện áp tần số nguồn 1 phút trên khe hở (rms) | KV | 118 | |
| Xung sét chịu được điện áp qua khe hở (Đỉnh) | KV | 215 | |
| Lớp bảo vệ bao vây |
Bao vây IP4X, Giữa các ngăn IP2X |
||
| Kích thước bao vây (Chiều rộng * Chiều sâu * Chiều cao) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Loại ngắt mạch | VCB: ZN85-40,5 Bộ ngắt mạch SF6 |
||
* Lưu ý: đặt hàng thiết bị đóng cắt nên khách hàng cung cấp SLD (Sơ đồ một đường)
VS1-40.5 Dữ liệu kỹ thuật
| vật phẩm | Đơn vị | Ngày tháng |
| Điện áp định mức |
KV |
40,5 |
| Điện áp chịu đựng tần số nguồn trong thời gian ngắn định mức (1 phút) | 95 | |
| Điện áp chịu xung sét định mức (đỉnh) | 185 | |
| Tần suất xếp hạng | Hz | 50/60 |
| Đánh giá hiện tại | MỘT | 1250 1600 2000 2500 4000 |
| Dòng điện thả ra ngắn mạch định mức | KA | 25 31,5 |
| Định mức thời gian ngắn chịu được hiện tại | 25 31,5 | |
| Xếp hạng thời gian ngắn liên tục | NS | 4 |
| Dòng điện chịu đựng đỉnh danh định | KA | 63 80 |
| Dòng đóng ngắn mạch định mức | 63 80 | |
| Dòng điện rơi ra của ngân hàng tụ điện đơn / nối tiếp được định mức | MỘT | 630/400 |
| Thời gian mở (vôn định mức) | bệnh đa xơ cứng | 35 ~ 60 |
| Thời gian đóng (vôn định mức) | 50 ~ 100 | |
| Cuộc sống cơ khí | lần | 20000 |
| Thời gian ngắt định mức cho dòng điện thả ra ngắn được xếp hạng | NS | 20 |
| Điện áp hoạt động định mức | V | AC110 / 220 DC110 / 220 |
| Dòng định mức của động cơ lưu trữ điện | W | 230 |
| Tốc độ mở trung bình | bệnh đa xơ cứng | 1,6 ~ 2,0 |
| Tốc độ đóng cửa trung bình | 0,5 ~ 0,8 | |
| Quy trình hoạt động xếp hạng |
mở-0,3 giây-đóng mở cửa-180s-đóng mở cửa |
