Thông tin chi tiết sản phẩm:
|
| Vôn: | Tối đa 40,5KV | Hiện hành: | Tối đa 2000A |
|---|---|---|---|
| tần số: | 50 / 60Hz | Tiêu chuẩn: | IEC ISO GB |
| OEM / ODM: | Yêu cầu qua email | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Thiết bị đóng cắt trung thế ba pha,Thiết bị đóng cắt trung thế 2000A,Thiết bị đóng cắt trung thế 50Hz |
||

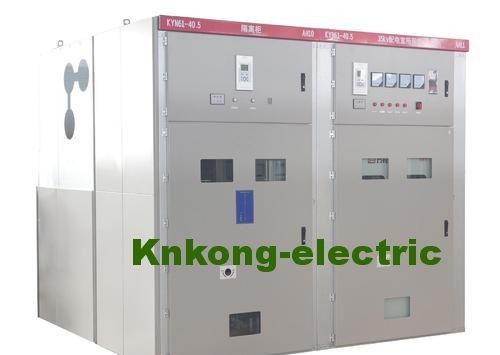

Giơi thiệu sản phẩm
VS1-40.5 Bộ ngắt mạch chân không trong nhà
Điện áp định mức: 40,5kV
Dòng định mức: 630 1250 1600 2000 2500A
Đánh giá dòng ngắt ngắn mạch: 20 25 31,5KA
Tuổi thọ cơ học: không ít hơn 20.000 lần
Môi trường làm việc:
* Nhiệt độ không khí: -25 ℃ ~ + 40 ℃
* Độ ẩm: Độ ẩm hàng tháng 95%;Độ ẩm hàng ngày 90%.
* Độ cao không quá 2500m
* Không khí xung quanh dường như không bị ô nhiễm bởi khí, hơi ăn mòn và dễ cháy, v.v.
* Không thường xuyên rung lắc mạnh
Thông số kỹ thuật
| vật phẩm | Đơn vị | Dữ liệu | |
| Vôn | KV | 40,5 | |
| Tính thường xuyên | Hz | 50 | |
| Hiện hành | MỘT | 1250,1600,2000 | |
| Dòng ngắt ngắn mạch | KA | 25,31,5 | |
| Tạo hiện tại (Đỉnh) | KA | 63,80 | |
| Dòng ổn định nhiệt 4s | KA | 25,31,5 | |
| Dòng điện động (Đỉnh) | KA | 63,80 | |
| Mức độ cách nhiệt | Điện áp chịu đựng tần số nguồn 1min (rms) | KV | 95 |
| Điện áp chịu được xung sét (Đỉnh) | KV | 185 | |
| Điện áp tần số nguồn 1 phút trên khe hở (rms) | KV | 118 | |
| Xung sét chịu được điện áp qua khe hở (Đỉnh) | KV | 215 | |
| Lớp bảo vệ bao vây |
Bao vây IP4X, Giữa các ngăn IP2X |
||
| Kích thước bao vây (Chiều rộng * Chiều sâu * Chiều cao) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Loại ngắt mạch | VCB: ZN85-40,5 Bộ ngắt mạch SF6 |
||
* Lưu ý: đặt hàng thiết bị đóng cắt nên khách hàng cung cấp SLD (Sơ đồ một đường)
Knkong-Electric VCB, VS1-40.5 Thông số kỹ thuật
| vật phẩm | Đơn vị | Ngày tháng |
| Vôn |
KV |
40,5 |
| điện áp chịu đựng tần số điện trong thời gian ngắn (1 phút) | 95 | |
| điện áp chịu xung sét (đỉnh) | 185 | |
| tần số | Hz | 50/60 |
| hiện hành | MỘT | 1250 1600 2000 2500 4000 |
| ngắn mạch thả ra hiện tại | KA | 25 31,5 |
| dòng điện chịu đựng trong thời gian ngắn | 25 31,5 | |
| thời gian ngắn liên tục | NS | 4 |
| dòng điện chịu đựng cao nhất | KA | 63 80 |
| dòng đóng ngắn mạch | 63 80 | |
| dòng điện rơi ra của ngân hàng tụ điện đơn / sau lưng | MỘT | 630/400 |
| Thời gian mở (vôn định mức) | bệnh đa xơ cứng | 35 ~ 60 |
| Thời gian đóng (vôn định mức) | 50 ~ 100 | |
| Cuộc sống cơ khí | lần | 20000 |
| thời gian ngắt cho dòng điện thả ra ngắn được đánh giá | NS | 20 |
| điện áp hoạt động | V | AC110 / 220 DC110 / 220 |
| hiện tại của động cơ lưu trữ điện | W | 230 |
| Tốc độ mở trung bình | bệnh đa xơ cứng | 1,6 ~ 2,0 |
| Tốc độ đóng cửa trung bình | 0,5 ~ 0,8 | |
| quy trình hoạt động |
mở-0,3 giây-đóng mở cửa-180s-đóng mở cửa |
