Thông tin chi tiết sản phẩm:
|
| Điện áp làm việc: | 12-24KV | Công việc hiện tại: | tối đa 2000A |
|---|---|---|---|
| Phá vỡ dòng điện: | tối đa 25KA | Kiểu: | đã sửa |
| Khoảng cách pha: | 205-310 | Nhãn hiệu: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Ngắt mạch VCB 25KA,ngắt mạch VCB cố định,ngắt mạch VCB khoảng cách pha 205mm |
||

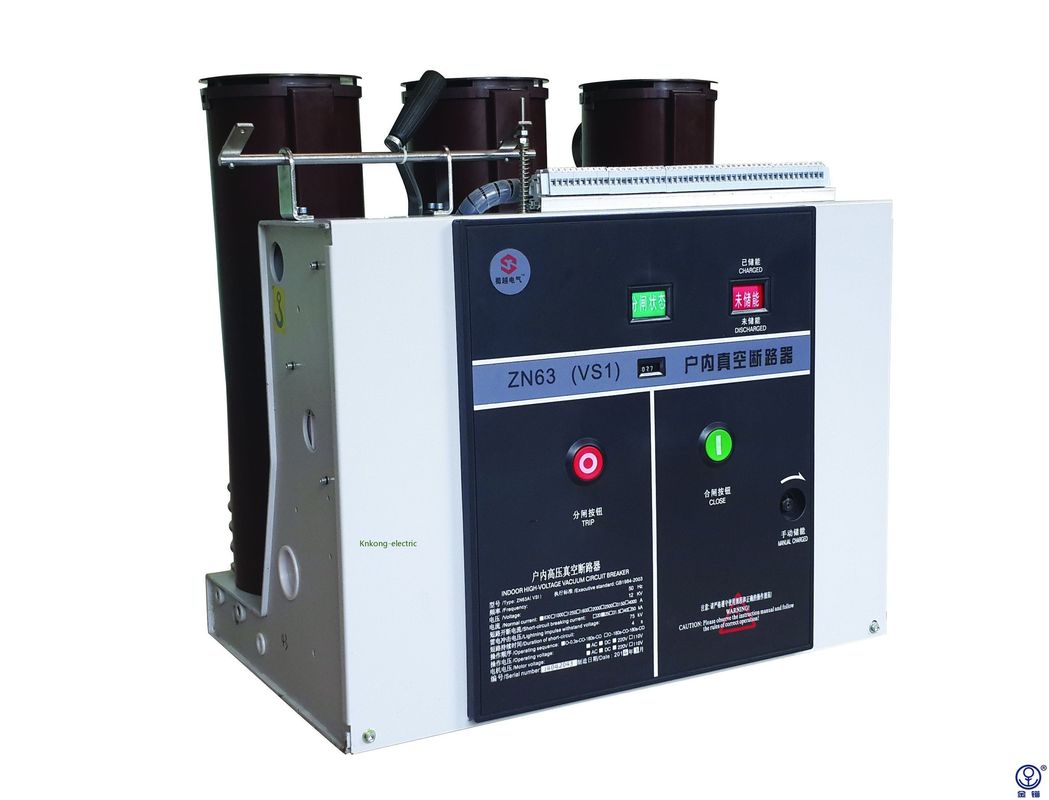

205mm Khoảng cách pha 25KA ngắt bộ ngắt mạch chân không cố định VS1
Điện áp: 12-24KV
Hiện tại: tối đa 2000A
Dòng phá vỡ: tối đa 25KA
Loại: Cố định
Khoảng cách pha: 205-310mm
Tổng quan về sản phẩm
Bộ ngắt mạch VS1 được phát triển độc lập bởi Knkong và áp dụng cơ chế mô-đun.So với bộ ngắt mạch VS1 truyền thống, dễ dàng lắp đặt, bảo trì, kiểm tra và vận hành.Nó có độ ổn định hoạt động cao hơn, độ an toàn cao hơn và tuổi thọ dài hơn.Sản phẩm này có thể đáp ứng nhu cầu ứng dụng của khách hàng trong hệ thống truyền tải và phân phối điện 12kV, 24kV và được sử dụng rộng rãi để thay thế các thương hiệu truyền thống của Châu Âu.
Bộ ngắt mạch VS1-Series có tính năng ổn định cao và độ tin cậy cao
Về cơ cấu phanh, máy cắt chân không dòng VS1 có các thành phần truyền lực được tối ưu hóa.Cơ cấu lò xo được mô-đun hóa giúp dễ bảo trì, thời gian bảo trì ngắn khi mất điện và tính linh hoạt mạnh mẽ của các bộ phận.Máy cắt chân không của đồng nghiệp có khả năng tương thích tốt hơn và cải thiện hiệu suất.
Tình trạng dịch vụ bình thường
| Độ cao | ≤1000m | |
| Nhiệt độ môi trường xung quanh | Max | + 40 ℃ |
| Min | -15 ℃ | |
|
Độ ẩm môi trường xung quanh: Độ ẩm trung bình tối đa |
24 giờ ≤95% | |
| 1 tháng ≤90% | ||
| Áp suất hơi nước tối đa | 24 giờ ≤2.2kpa | |
| 1 tháng ≤1,8kpa | ||
Các thông số kỹ thuật
| Không. | Bài báo | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | NS | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | NS | ≤15 | ||||||
