Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV-24KV | Hiện hành: | 630A-2000A |
|---|---|---|---|
| Ngắt dòng điện: | 25KA | Kiểu: | đã sửa |
| Nguyên bản: | Trung Quốc | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Cầu dao VCB chân không,Cầu dao VCB bảo vệ môi trường 24KV,Cầu dao VCB 630A |
||

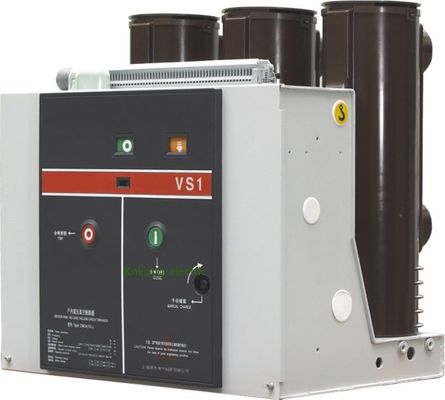

Bộ ngắt mạch chân không khoảng cách pha 205mm cố định với bảo vệ môi trường
Điện áp: 12KV-24KV
Hiện tại: 630A-2000A
Dòng phá vỡ: 20KA-25KA
Loại: Cố định
Tổng quan về sản phẩm
Các thông số kỹ thuật
| Không. | Bài báo | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | NS | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | NS | ≤15 | ||||||
