Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV-24KV | Hiện hành: | 630A 1250A 2000A |
|---|---|---|---|
| Ngắt dòng điện: | 25KA | Kiểu: | đã sửa |
| Tiêu chuẩn: | GB, IEC, ISO | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Bộ ngắt mạch VCB trong nhà 12KV,Bộ ngắt mạch VCB cực nhúng,Bộ ngắt mạch VCB 25KA |
||

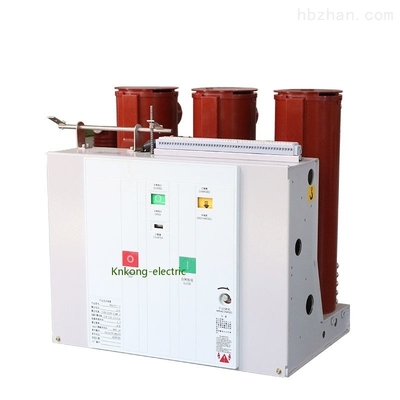

12KV 1250A Máy cắt chân không loại trong nhà với cực nhúng
Điện áp: 12KV 24KV
Dòng điện: 630A 1250A 2000A
Dòng phá vỡ: 20KA
Loại: Cố định
Tổng quan về sản phẩm
Cực nhúng dòng VS1.Bộ ngắt mạch chân không được sử dụng cho thiết bị đóng cắt trong nhà 12kV, 24KV ba pha AC 50Hz / 60Hz, là thiết bị bảo vệ và điều khiển tốt nhất cho các xí nghiệp công nghiệp, mỏ và thiết bị trạm biến áp.Cơ chế vận hành lò xo của bộ ngắt mạch dòng VS1 là thiết kế khung kiểu mô-đun và độc lập, phù hợp với thiết bị đóng cắt trung tâm và cố định KYN28-12 (24).Các bộ ngắt mạch này có thể được lắp đặt cố định hoặc lắp ráp bằng tay đẩy.
Bộ ngắt mạch dòng VS1 dễ dàng lắp đặt, bảo trì, kiểm tra và vận hành do cấu trúc mô-đun của nó.So với các cầu dao truyền thống, VS1 chạy ổn định hơn, an toàn hơn và tuổi thọ cao hơn.VS1 có thể đáp ứng các ứng dụng truyền tải và phân phối điện 12kV và 24kV trong các ngành điện, năng lượng, hóa dầu, luyện kim, sản xuất, giao thông, xây dựng, bảo vệ môi trường và các ngành công nghiệp khác.
Các thông số kỹ thuật
| Không. | Bài báo | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | NS | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | NS | ≤15 | ||||||
