Thông tin chi tiết sản phẩm:
|
| Điện áp chạy: | 12KV thường xuyên | Chạy hiện tại: | tối đa 2000A |
|---|---|---|---|
| Ngắt dòng điện: | 20-25KA | Kiểu: | đã sửa |
| Tiêu chuẩn: | GB, IEC, ISO | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Bộ ngắt mạch thiết bị đóng cắt 20KA,Bộ ngắt mạch thiết bị đóng cắt trong nhà,Bộ ngắt mạch thiết bị đóng cắt loại cố định |
||

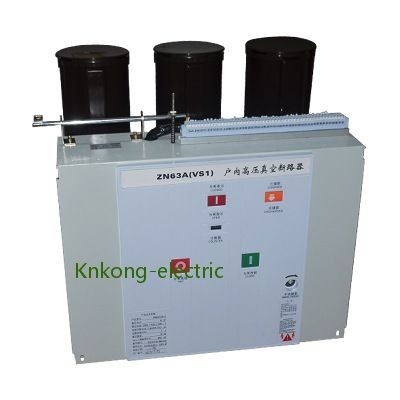

20KA Thiết bị đóng cắt kiểu trong nhà ngắt sử dụng máy cắt chân không loại cố định Sê-ri VS1
Điện áp: 12KV thông thường
Hiện tại: tối đa 2000A
Dòng phá vỡ: 20KA
Loại: Cố định
Khoảng cách pha: 205
Tổng quan về sản phẩm
Máy cắt chân không VS1 được sử dụng trong thiết bị đóng cắt trong nhà 12kV, 24KV ba pha AC 50 / 60Hz, và có thể được sử dụng để bảo vệ và điều khiển các doanh nghiệp công nghiệp và khai thác mỏ và thiết bị trạm biến áp.Cơ chế vận hành lò xo của bộ ngắt mạch dòng VS1 là một thiết kế khung độc lập theo mô-đun, được lắp đặt trong tủ chuyển mạch cố định và tập trung KYN28-12 (24).Bộ ngắt mạch VS1 có thể được lắp đặt cố định hoặc sử dụng kết hợp với xe đẩy.
Bộ ngắt mạch VS1-Series là loại M2.c2 và kiểu E2
Bộ ngắt mạch dòng VS1 không cần bảo trì và có thể được vận hành thường xuyên.So với các sản phẩm cầu dao truyền thống, độ bền cơ học của cầu dao VS1 đã được cải thiện từ 10.000 ops lên 20.000 ops, đây là một cải tiến rất lớn.Thử nghiệm điển hình về ngắt dòng điện dung cho thấy xác suất phóng hồ quang lại rất thấp.VS1 có tuổi thọ điện lâu dài và được bảo trì miễn phí.
Các thông số kỹ thuật
| Không. | Bài báo | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | NS | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | NS | ≤15 | ||||||
