Thông tin chi tiết sản phẩm:
|
| Vôn: | 12-24KV | Hiện hành: | 630-2000A |
|---|---|---|---|
| Ngắt dòng điện: | Tối đa 25KA | Loại: | rút được |
| Tiêu chuẩn: | GB, ISO, IEC | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Bộ ngắt mạch VCB chân không 2000A,Bộ ngắt mạch VCB chân không 12KV,Bộ ngắt mạch VCB chân không có thể rút |
||

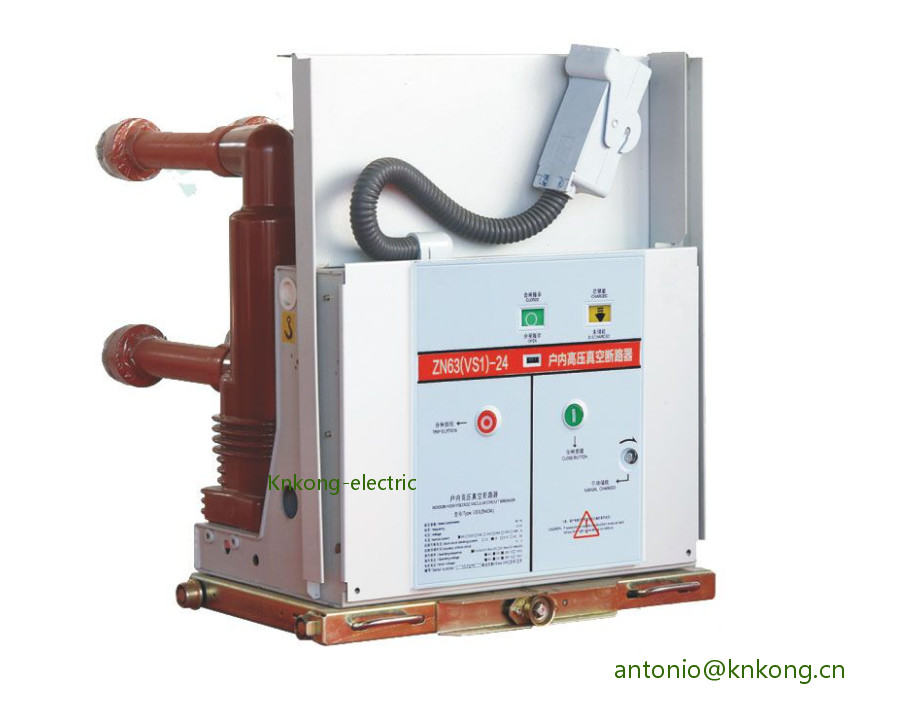

VCB 12KV 630A 1250A 1600A 2000A Máy cắt chân không độ ổn định cao
Điện áp: 12KV
Hiện tại: 630A
Dòng phá vỡ: 25KA
Loại: chân không
Bộ ngắt mạch VS1-Series có tính năng ổn định cao và độ tin cậy cao
"Máy cắt chân không cao áp" được đặt tên vì cả môi chất dập tắt hồ quang và môi trường cách điện của khe hở tiếp xúc sau khi dập tắt hồ quang đều là chân không;Ưu điểm, ứng dụng trong mạng lưới phân phối phổ biến hơn.
Tình trạng dịch vụ bình thường
| Độ cao | ≤1000m | |
| Nhiệt độ môi trường xung quanh | Max | + 40 ℃ |
| Min | -15 ℃ | |
|
Độ ẩm môi trường xung quanh: Độ ẩm trung bình tối đa |
24 giờ ≤95% | |
| 1 tháng ≤90% | ||
| Áp suất hơi nước tối đa | 24 giờ ≤2.2kpa | |
| 1 tháng ≤1,8kpa | ||
Các thông số kỹ thuật
| Không. | Mục | Bài học | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3sO / C-180s-O / C | |||||||
| 11 | Thời gian ngắt dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên lạc đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
