Thông tin chi tiết sản phẩm:
|
| Vôn: | 12KV | Hiện hành: | 1250A |
|---|---|---|---|
| Phá vỡ dòng điện: | 25kA | Kiểu: | đã sửa |
| Tiêu chuẩn: | GB, IEC, ISO | Xưởng sản xuất: | KNKONG |
| Làm nổi bật: | Bộ ngắt mạch 12KV 1250A Vcb,Bộ ngắt mạch Vcb điện cực nhúng,Bộ ngắt mạch Vcb trong nhà 1250A |
||

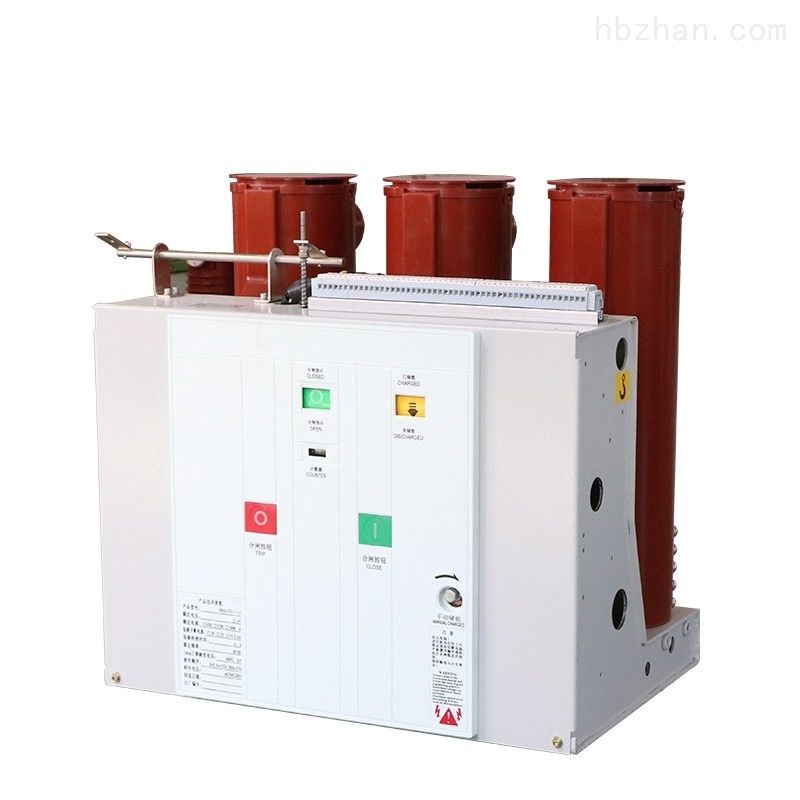

12KV 1250A trong nhà VCB VS1-12 loại cố định 205 khoảng cách pha Bộ ngắt mạch chân không
Điện áp: 12KV
Hiện tại: 1250A
Dòng phá vỡ: 20KA
Loại: Cố định
Tổng quan về sản phẩm
Cực nhúng VS1-Series.Máy cắt chân không áp dụng cho thiết bị đóng cắt trong nhà 12kV, ba pha AC 50Hz và có thể dùng làm bộ phận bảo vệ và điều khiển cho các thiết bị trạm biến áp cơ sở công nghiệp và mỏ.Với thiết kế mô-đun và khung độc lập cho các cơ chế hoạt động bằng lò xo của chúng, bộ ngắt mạch VS1-Series có thể hoạt động với thiết bị đóng cắt cố định và đặt giữa KYN28-12 (24).Những bộ ngắt mạch này có thể lắp đặt cố định và lắp ráp với xe tải như một bộ phận xe đẩy tay
Bộ ngắt mạch dòng VS1 sử dụng cơ chế mô-đun, thuận tiện cho việc lắp đặt, bảo trì, thử nghiệm và vận hành.So với cầu dao truyền thống.Nó có độ ổn định hoạt động cao hơn, độ an toàn cao hơn và tuổi thọ dài hơn.Sản phẩm có thể đáp ứng các ứng dụng của khách hàng trong hệ thống truyền tải và phân phối điện 12kV và 24kV như điện, năng lượng, hóa dầu, luyện kim, sản xuất, giao thông vận tải, xây dựng, bảo vệ môi trường và các ngành công nghiệp khác.
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn định mức | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng phá vỡ tụ điện đơn định mức |
A |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
