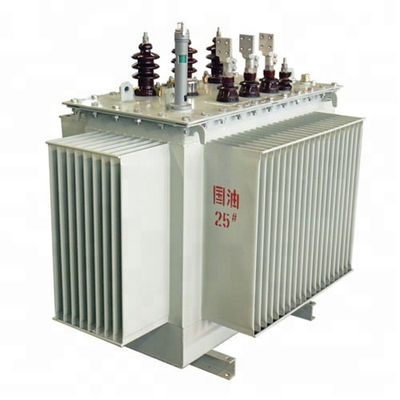

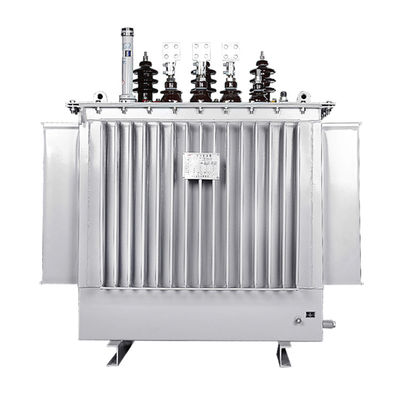

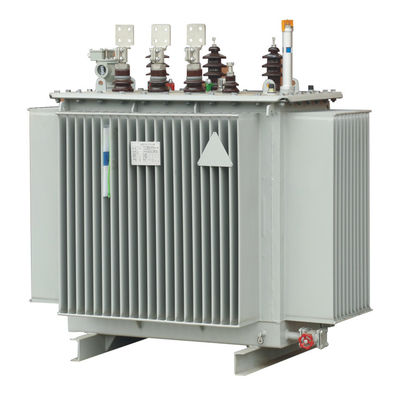

Máy biến áp lõi sắt dầu S14-M Máy biến áp điện 1600KVA

Máy biến áp lõi sắt dầu S14-M Máy biến áp điện 1600KVA

Máy biến áp ngâm dầu S11 / S13 / 14-M ISO IEC GB 10KV 30-1600KVA lõi sắt loại dầu 50Hz

Giơi thiệu sản phẩm

Tiêu chuẩn sản phẩm

GB1094.1-2013 Quy tắc chung cho máy biến áp lực
GB1094.2-2013 Tăng nhiệt độ máy biến áp nguồn
GB1094.3-2003 Kiểm tra mức cách điện và cách điện của máy biến áp điện lực
GB1094.5-2008 Biến áp nguồn chịu được khả năng đoản mạch
GB / T1094.10-2003 Máy biến áp điện lực - Phần 10: Xác định mức âm thanh
GB / T25446-2010 Máy biến áp phân phối lõi hợp kim vô định hình ngâm trong dầu Các thông số và yêu cầu kỹ thuật

Điều kiện

1. Điều kiện của môi trường bình thường: Độ cao không quá 1000m;
2. Nhiệt độ môi trường cao nhất +40 ° C, thấp nhất -25 ° C;
3. Điều kiện đối với môi trường đặc biệt: Độ cao trên 1000m;
4. Nhiệt độ môi trường cao nhất +40 ° C, thấp nhất -45 ° C.(Mô tả chi tiết khi đặt hàng);
5. Vị trí lắp đặt: không có khí ăn mòn, không có môi trường bụi bẩn rõ ràng;
Lưu ý: Theo các điều kiện đã thỏa thuận, để cung cấp cho người dùng các sản phẩm trong các điều kiện sử dụng đặc biệt.

Dữ liệu kỹ thuật chính của Máy biến áp dầu 10KV-S11

Dữ liệu kỹ thuật chính của Máy biến áp dầu 10KV-S13 / 14

Đặc điểm cấu trúc

Lõi sắt: Vật liệu từ tính của lõi sắt sử dụng hợp kim vô định hình.Vì hợp kim vô định hình không có cấu trúc tinh thể và có đặc tính từ mềm nên diện tích của vòng dây trễ rất hẹp, từ hóa
công suất nhỏ, điện trở suất lớn và tổn thất dòng điện xoáy nhỏ, do đó, tổn thất không tải và dòng không tải của máy biến áp làm bằng vật liệu này được sử dụng.rất thấp.Lõi bao gồm bốn khung lõi riêng biệt trong cùng một mặt phẳng
để tạo thành loại ba pha năm cột.Nó phải được ủ, và nó phải có mối nối thanh chắn ngang với hình dạng mặt cắt ngang hình chữ nhật.

Xôn xao:Ngoài việc sử dụng cuộn dây điện áp thấp (160kVA trở xuống) với ruột dẫn bằng đồng, người ta thường sử dụng cấu trúc hình trụ làm bằng lá đồng;cuộn dây cao áp sử dụng cấu trúc hình trụ nhiều lớp để cân bằng sự phân bố ampe trong cuộn dây và sự rò rỉ từ thông.Các cuộn dây cao áp và hạ áp được quấn cùng với các thiết bị căng dây để tạo thành cuộn hình chữ nhật, và các cuộn dây được làm rắn bằng cách ép nóng và tạo hình để nâng cao độ bền cơ học của cuộn dây và khả năng chịu ngắn mạch.

Thùng dầu:Nó sử dụng một cấu trúc tôn kín đẹp và không cần bảo trì.Thông qua công nghệ sản xuất bồn chứa dầu tiên tiến, nó trải qua áp suất nghiêm ngặt ...
