Thông tin chi tiết sản phẩm:
|
| Đánh giá điện áp: | 10KV / 0,4KV | Khả năng đánh giá: | 30-1600KVA |
|---|---|---|---|
| Tần suất đánh giá: | 50 / 60Hz | Tiêu chuẩn: | ISO IEC GB |
| Vật chất: | Đồng / Nhôm | Xưởng sản xuất: | KNKONG |
| Điểm nổi bật: | Máy biến áp điện kín hoàn toàn S13,Loại chìm trong dầu máy biến áp 1000KVA,Loại chìm trong dầu của máy biến áp Điện áp cao |
||

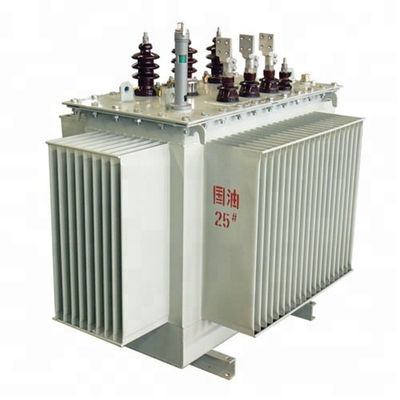

Máy biến áp điện áp chìm đầy dầu kín S13 Máy biến áp điện áp 10KV / 0,4KV 30-1600KVA 50 / 60Hz
Giơi thiệu sản phẩm
Tiêu chuẩn sản phẩm
GB1094.1-2013 Quy tắc chung cho máy biến áp lực
GB1094.2-2013 Tăng nhiệt độ máy biến áp nguồn
GB1094.3-2003 Kiểm tra mức cách điện và cách điện của máy biến áp điện lực
GB1094.5-2008 Biến áp nguồn chịu được khả năng đoản mạch
GB / T1094.10-2003 Máy biến áp điện lực - Phần 10: Xác định mức âm thanh
GB / T25446-2010 Máy biến áp phân phối lõi hợp kim vô định hình ngâm trong dầu Các thông số và yêu cầu kỹ thuật
Đặc điểm cấu trúc
Lõi sắt:Vật liệu từ tính của lõi sắt sử dụng hợp kim vô định hình.Vì hợp kim vô định hình không có cấu trúc tinh thể và có đặc tính từ mềm nên diện tích của vòng dây trễ rất hẹp, từ hóa
công suất nhỏ, điện trở suất lớn và tổn thất dòng điện xoáy nhỏ, do đó, tổn thất không tải và dòng không tải của máy biến áp làm bằng vật liệu này được sử dụng.rất thấp.Lõi bao gồm bốn khung lõi riêng biệt trong cùng một mặt phẳng
để tạo thành loại ba pha năm cột.Nó phải được ủ, và nó phải có mối nối thanh chắn ngang với hình dạng mặt cắt ngang hình chữ nhật.
Xôn xao:Ngoài việc sử dụng cuộn dây điện áp thấp (160kVA trở xuống) với ruột dẫn bằng đồng, người ta thường sử dụng cấu trúc hình trụ làm bằng lá đồng;cuộn dây cao áp sử dụng cấu trúc hình trụ nhiều lớp để cân bằng sự phân bố ampe trong cuộn dây và sự rò rỉ từ thông.Các cuộn dây cao áp và hạ áp được quấn cùng với các thiết bị căng dây để tạo thành cuộn hình chữ nhật, và các cuộn dây được làm rắn bằng cách ép nóng và tạo hình để nâng cao độ bền cơ học của cuộn dây và khả năng chịu ngắn mạch.
Thùng dầu:Nó sử dụng một cấu trúc tôn kín đẹp và không cần bảo trì.Thông qua công nghệ sản xuất bồn chứa dầu tiên tiến, nó trải qua áp suất nghiêm ngặt ...
Công ty
Trách nhiệm: Nghiên cứu sản xuất và phát triển công tắc MV & LV, VCB ngoài trời & trong nhà, thiết bị đầu cuối phân phối điện (DTU, FTU).
Năm thành lập: 10-6-2009
Vốn đăng ký: 102.000.000 RMB (15.000.000 USD)
Giấy phép Công ty: 91410104689749184A
Diện tích xưởng sản xuất: 20.000 mét vuông
Tính chất công ty: doanh nghiệp tư nhân
Số lượng nhân viên: 180
Kỹ sư cao cấp: 20-30
Doanh số hàng năm vào năm 2019: 200.000.000 RMB (26.000.000 USD)
Máy biến áp dầu 10KV-S11 mdữ liệu kỹ thuật ain
| Công suất định mức (KVA) |
Cao Vôn (KV) |
Khai thác Phạm vi |
Thấp Vôn (KV) |
Tần số (Hz) |
Kết nối Biểu tượng |
Mất không tải (W) |
mất tải (W) |
Không có tải trọng hiện tại (%) |
Mức độ ồn (dB) |
Ngắn mạch trở kháng (%) |
Máy đo A x B (mm x mm) |
Kích thước L * W * H (mm) |
Trọng lượng (KG) |
| 30 | 6 6,3 6.6 10 10,5 11 |
± 5% ± 2X 2. 5% |
0,4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1,9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1,8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1,6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1,5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1,4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1,4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1,3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1,2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4,5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1,0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1,0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0,9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0,8 | 59 | 820 | 1960X1415X1700 | 3430 |
Dữ liệu kỹ thuật chính của Máy biến áp dầu 10KV-S13 / 14
| Công suất định mức (KVA) |
Cao Vôn (KV) |
Khai thác Phạm vi |
Thấp Vôn (KV) |
Tần số (Hz) |
Kết nối Biểu tượng |
Mất không tải (W) |
mất tải (W) |
Không có tải trọng hiện tại (%) |
Mức độ ồn (dB) |
Ngắn mạch trở kháng (%) |
Máy đo A x B (mm x mm) |
Kích thước L * W * H (mm) |
Trọng lượng (KG) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6,3 6.6 10 10,5 11 |
± 5% ± 2X 2,5% |
0,4 | 50 | D, yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1,4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1,2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0,97 | 52 | 400X40C | 1060 X 715X1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0,97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0,84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0,84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0,74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0,64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0,64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0,54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0,54 | 60 | 660X66C | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0,54 | 60 | 4,5 | 660X66C | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0,48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0,42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0,36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0,36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
||||||
