Thông tin chi tiết sản phẩm:
|
| Vôn: | từ 12KV đến 24KV | Hiện hành: | từ 630A đến 2000A |
|---|---|---|---|
| Ngắt dòng điện: | Tối đa 25KA | Kiểu: | rút được |
| Tiêu chuẩn: | GB, ISO, IEC | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Bộ ngắt mạch có thể rút chân không 630A,Bộ ngắt mạch có thể rút VCB,Bộ ngắt mạch có thể rút 12KV |
||

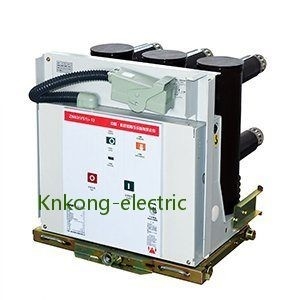

Bộ ngắt mạch chân không dòng VCB 12KV 630A VS1 loại có thể rút
Điện áp: 12KV
Hiện tại: 630A
Dòng phá vỡ: 25KA
Loại: có thể rút
Bộ ngắt mạch VS1-Series có tính năng ổn định cao và độ tin cậy cao
Từ cơ chế hoạt động, các thành phần truyền động của máy cắt chân không dòng VS1 đã được tối ưu hóa.Cơ cấu lò xo mô-đun dễ bảo trì trong sử dụng, thời gian sửa chữa ngắn hơn sau khi mất điện, các bộ phận linh hoạt hơn và khả năng tương thích với bộ ngắt chân không tốt hơn, giúp cải thiện đáng kể hiệu suất của thiết bị.
Tình trạng dịch vụ bình thường
| Độ cao | ≤1000m | |
| Nhiệt độ môi trường xung quanh | Max | + 40 ℃ |
| Min | -15 ℃ | |
|
Độ ẩm môi trường xung quanh: Độ ẩm trung bình tối đa |
24 giờ ≤95% | |
| 1 tháng ≤90% | ||
| Áp suất hơi nước tối đa | 24 giờ ≤2.2kpa | |
| 1 tháng ≤1,8kpa | ||
Các thông số kỹ thuật
| Không. | Bài báo | Đơn vị | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | NS | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3 giâyO / C-180 giây-O / C | |||||||
| 11 | Thời gian ngắt của dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên hệ đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | NS | ≤15 | ||||||
