Thông tin chi tiết sản phẩm:
|
| Điện áp làm việc: | 12KV | Công việc hiện tại: | 2000A |
|---|---|---|---|
| Ngắt dòng điện: | 25KA | Loại: | rút được |
| nguyên bản: | Trịnh Châu, TRUNG QUỐC | Xưởng sản xuất: | KNKONG-ĐIỆN |
| Điểm nổi bật: | Bộ ngắt mạch VCB cực kín 12KV,Bộ ngắt mạch VCB 25KA,Bộ ngắt mạch VCB chống cháy nổ |
||

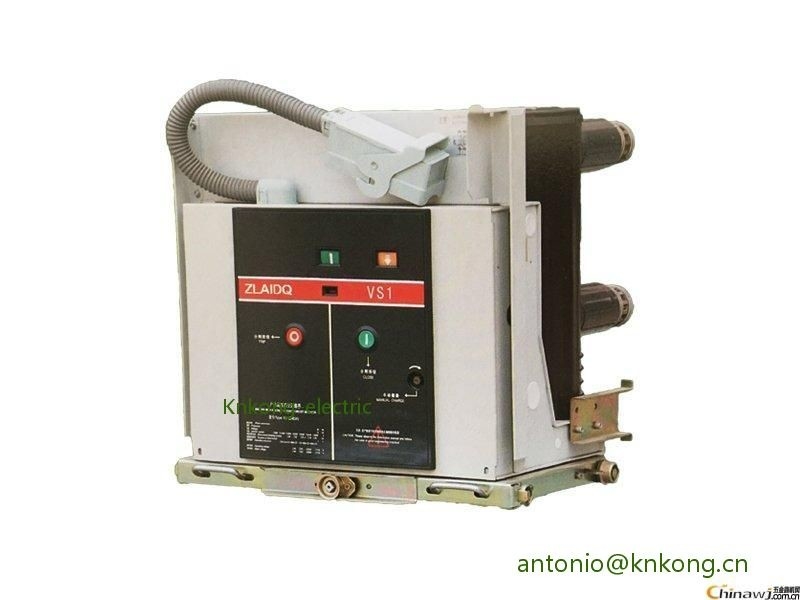

Bộ ngắt mạch chân không cực kín đặc 12KV cho bảng điện trong nhà
Điện áp: 12-24KV
Hiện tại: Tối đa 2000A
Dòng phá vỡ: 20KA
Loại: có thể rút / cố định
Tổng quan về sản phẩm
Cầu dao chân không: Là một loại cầu dao điện cao thế mới được phát triển vào những năm 1960 (ví dụ như hình ở đầu bài viết này là cầu dao chân không cao áp trong nhà ZN28-12), sử dụng chân không để dập tắt các vòng cung. .Ưu điểm của nó là kích thước nhỏ, trọng lượng nhẹ, hoạt động nhanh, chống cháy nổ, tiếng ồn thấp, v.v.Hiện nay đang có xu hướng thay thế các loại cầu dao khác, chủ yếu sử dụng ở các trạm biến áp dưới 35KV và những nơi yêu cầu vận hành thường xuyên trong các xí nghiệp công nghiệp, khai thác mỏ.
Các thông số kỹ thuật
| Không. | Mục | Bài học | Tham số | ||||||
| 1 | Điện áp định mức | KV | 12 | ||||||
| 2 | Tần số định mức | Hz | 50/60 | ||||||
| 3 |
Mức cách điện định mức |
Điện áp chịu đựng tần số nguồn 1 phút (rm s) |
KV |
42 (pha-pha, pha-đất) 48 (trên khoảng cách cách ly) |
|||||
| Điện áp chịu xung chiếu sáng (đỉnh) |
75 (pha-pha, pha-đất) 85 (trên khoảng cách ly) |
||||||||
|
4 |
Đánh giá hiện tại |
MỘT |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Dòng ngắt ngắn mạch định mức |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Dòng điện chịu đựng trong thời gian ngắn được đánh giá | 20 | 25 | 31,5 | 40 | ||||
| 7 | Dòng đánh dấu ngắn mạch định mức | 50 | 63 | 80 | 100 | ||||
| số 8 | Dòng điện chịu đựng đỉnh danh định | 50 | 63 | 80 | 100 | ||||
| 9 | Thời gian ngắn mạch định mức | S | 4 | ||||||
| 10 | Trình tự hoạt động định mức | O-0,3sO / C-180s-O / C | |||||||
| 11 | Thời gian ngắt dòng ngắn mạch danh định | Times | 30/20 lần (40KA) | ||||||
| 12 | Độ bền cơ học | Hoạt động | 20000 | ||||||
| 13 | Dòng điện đánh thủng dải tụ điện đơn định mức |
MỘT |
630 | ||||||
| 14 | Dòng điện đánh thủng dải tụ điện nối tiếp định mức | 400 | |||||||
| 15 | Sự cố đứt đôi đất hiện tại | 27.4 | |||||||
| 16 | Độ mòn tiếp xúc tối đa cho phép |
mm |
3 | ||||||
| 17 | Khoảng trống giữa các địa chỉ liên lạc đang mở | 10 ± 1 | |||||||
| 18 | Quá đột quỵ | 3,5 ± 0,5 | |||||||
| 19 | Đóng mở không đồng thời 3 pha |
bệnh đa xơ cứng
|
≤2 | ||||||
| 20 | Thời gian thoát khi đóng liên hệ | ≤2 | |||||||
| 21 | Tốc độ phá vỡ trung bình (phá vỡ tức thì 6mm) |
bệnh đa xơ cứng
|
1,1 ± 0,2 | ||||||
| 22 | Tốc độ làm trung bình | 0,8 ± 0,2 | |||||||
| 23 | Làm thời gian |
bệnh đa xơ cứng
|
≤100 | ||||||
| 24 | Giờ giải lao | ≤50 | |||||||
|
25 |
Điện trở của mỗi pha mạch chính |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Biên độ trả lại đứt tiếp xúc | mm | ≤2 | ||||||
|
27 |
Điện áp hoạt động định mức | Điện áp hoạt động định mức (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Phạm vi điện áp hoạt động bình thường | Mở: 65% -120% điện áp danh định, trong trường hợp điện áp thấp hơn 30% điện áp danh định, hoạt động mở không được phép | ||||||||
| 28 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Thời gian lưu trữ năng lượng | S | ≤15 | ||||||
